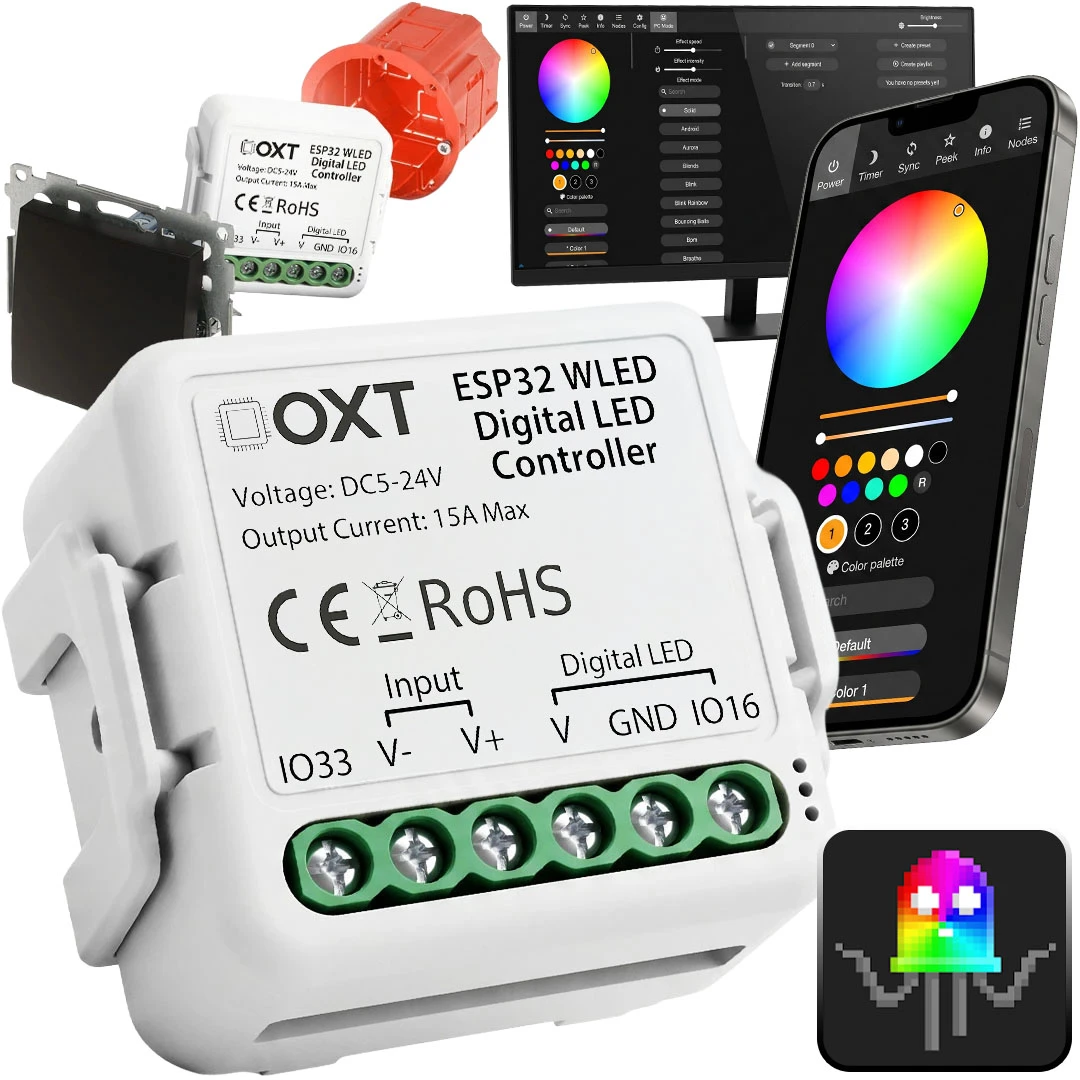

Moduł OXT Mini | Kontroler WLED | ESP32

Cyfrowe taśmy LED | 15A | 5–24V DC

• ✅ RGBIC

• ✅ RGBWIC

• ✅ MONO IC

• ✅ Najmniejszy kontroler dopuszkowy: Oparty na ESP32, idealny do puszek instalacyjnych

• ✅ Pełna obsługa WLED: Setki efektów, animacji, gotowych presetów i ustawień

• ✅ Sterowane cyfrowymi taśmami LED: Dla cyfrowych taśm LED typu IC z indywidualnym adresowaniem pikseli (diod)

• ✅ Szeroki zakres zasilania: 5–24V DC oraz obciążenie do 15A

• ✅ Integracje smart home: Home Assistant, MQTT, Hyperion, Art-Net i inne

• ✅ Wbudowany mikrofon: Synchronizuj przeróżne efekty świetlne w rytm dźwięków

▶️ Zaawansowane efekty WLED

• ✅ Oświetlenie adresowalne: Każda dioda/segment sterowany indywidualnie

• ✅ Setki efektów: Fale, tęcze, meteor, iskry, matrix, chaser, stroboskop, pryzmat i wiele innych

• ✅ Listy odtwarzania i presety: Możliwość tworzenia playlist, presetów i automatycznych harmonogramów

▶️ Integracja i sterowanie

• ✅ Sterowanie WiFi: Wbudowane ESP32 działa bez potrzeby dodatkowej bramki

• ✅ Obsługa integracji: Home Assistant (WLED API), MQTT, HTTP, JSON, Art-Net, E1.31

• ✅ Aplikacja WLED: Kompatybilność z Android i iOS

• ✅ Sterowanie głosowe: Google Assistant oraz Alexa

▶️ Instalacja i montaż

• ✅ Wersja Mini: Dedykowana do montażu w puszkach 60 mm

• ✅ Izolowana elektronika: Bezpieczna dla instalacji domowych

• ✅ Złącza śrubowe: Ułatwiają szybkie podłączenie taśm i zasilania

▶️ Zastosowania

• ✅ Taśmy cyfrowe IC: Kompatybilne np. z WS2812B, WS2813, SK6812

• ✅ Oświetlenie dekoracyjne: Ambient, gaming room, TV LED, szafki, sufity podwieszane

• ✅ Projekty kreatywne: Instalacje artystyczne i interaktywne

ℹ️ Specyfikacja:

▶️ Łączność i funkcje

• System: WLED

• Mikrokontroler: ESP32 (WiFi 2.4 GHz)

• Komunikacja: WiFi / HTTP / MQTT / Art-Net / E1.31

▶️ Parametry techniczne

• Napięcie wejściowe: 5–24V DC

• Maks. obciążenie: 15A

• Typ obsługiwanych taśm: Cyfrowe RGBIC, RGBWIC, MONOIC

• Obsługiwane chipsety:

WS2811, WS2812, WS2812B, WS2813, WS2814, WS2815, SK6812, GS8208, SM16703P, TM1803, TM1804, TM1809, TM1812, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, PD9823, WS2801, WS2805, APA102, SK9822, LPD8806, TM1829, P9813, FW1906, UCS8903, UCS8904, NeoPixel

• Stopień ochrony: IP20

• Warunki pracy: -10℃ + 40℃

• Certyfikaty: CE, RoHS

• Wymiary: 39.2 x 29.2 x 18 (Bez uchwytu) / 39.2 x 43 x 22.3 (Z uchwytem)

ℹ️ W zestawie:

• Moduł OXT Mini Kontroler WLED RGBIC RGBWIC MONO IC 15A 5-24V ESP32 Mikrofon

• Instrukcja

Kod produktu: LC200

ℹ️ Opis Portów IO: (Wejścia/Wyjścia)

• (1) IO16: GPIO16

• (2) IO33: GPIO33

• (3) Pin I2S DATA: GPIO32

• (4) Pin I2S CLK: GPIO25

• (5) Pin I2S SCK: nieużywany

ℹ️ Instrukcja Okablowania Terminala

• Sterownik WLED może obsługiwać łącznie jeden kanał wyjściowy dla cyfrowej taśmy led.

• Złącza terminala wyjściowego oznaczone jako "V GND IO16" odpowiadają pinom "VCC GND DATA" cyfrowych taśm LED.

• IO33 to rozszerzony port sygnałowy GPIO, który może zostać skonfigurowany do niestandardowego użytku.
