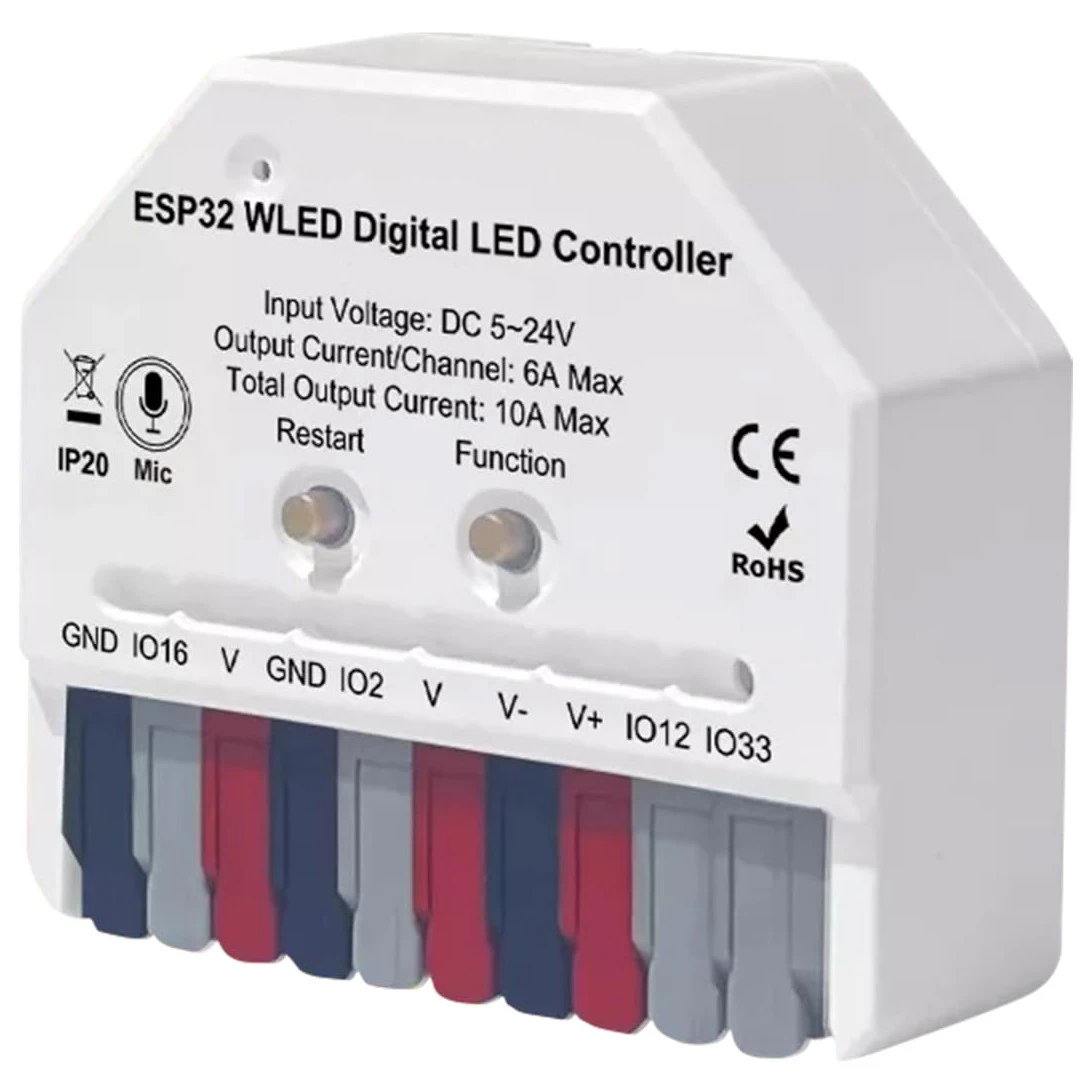

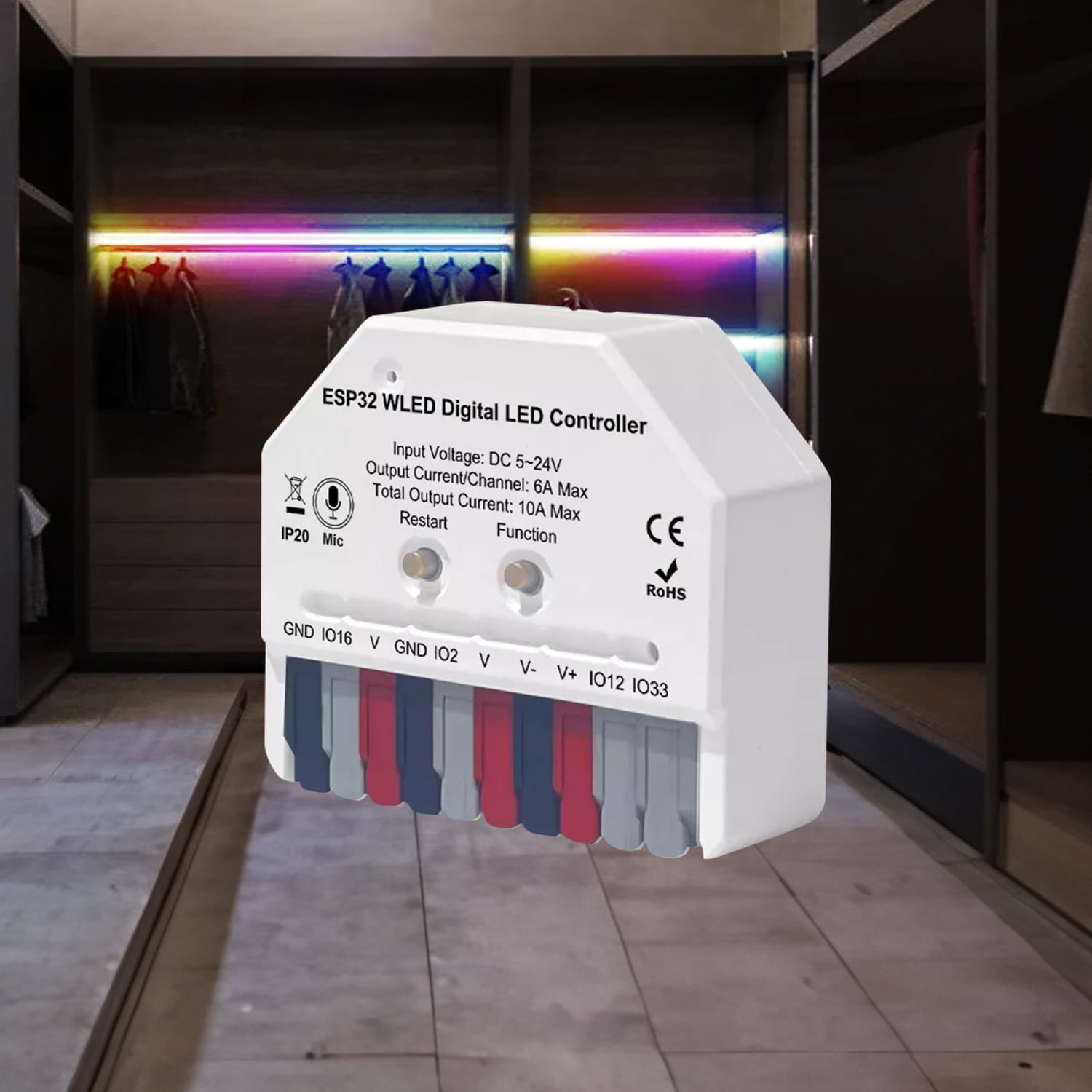

Mini Sterownik ESP32 do Cyfrowych Taśm LED

RGB-IC / RGBW-IC / MONO-IC | 5-24V | Mikrofon | Seria GL | WiFi | WLED

• Forma urządzenia: Kompaktowy kontroler do montażu dopuszkowego.

• Obsługiwane oświetlenie: Adresowalne (Cyfrowe) Taśmy LED, czyli typu IC.

• Napięcie zasilania: Zakres od 5V do 24V.

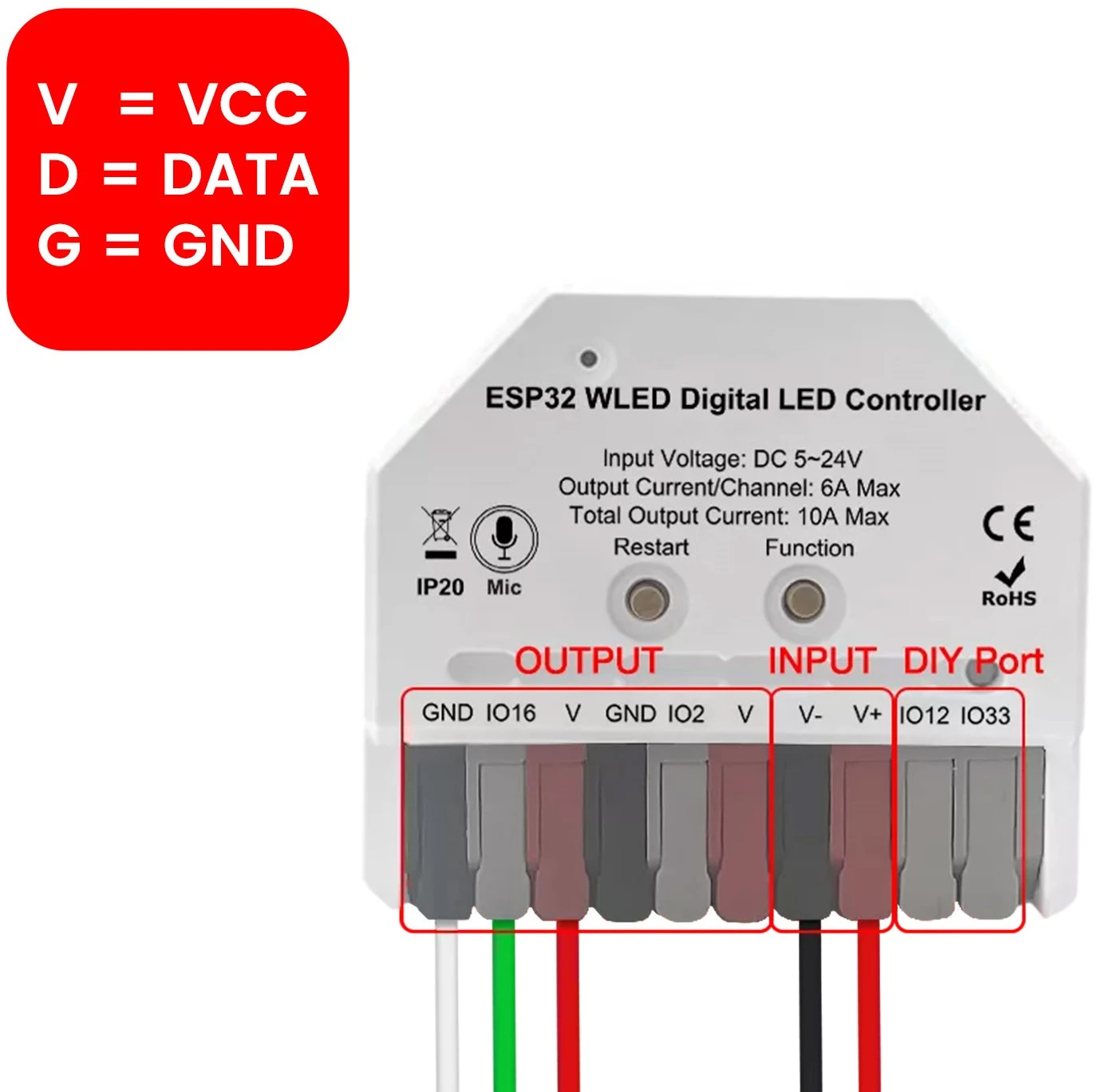

• Metody sterowania: Dedykowana aplikacja WLED na smartfon, przeglądarka internetowa, przycisk na obudowie oraz wszechstronne porty IO12 / IO33 np. dla przełączników dzwonkowych lub czujników.

• Smart Home: Integracja z platformą Home Assistant.

• Synchronizacja z dźwiękiem: Zintegrowany mikrofon umożliwiający dopasowanie dynamicznych efektów świetlnych do muzyki.

Sterowanie i łączność

• Metody sterowania: Aplikacja WLED, dedykowana strona internetowa, przycisk ręczny na obudowie, protokół MQTT oraz system Home Assistant.

• Komunikacja bezprzewodowa: Łączność za pomocą sieci Wi-Fi, niewymagająca dodatkowej bramki (wystarczy standardowy domowy router).

• Zasięg sterowania: Możliwość zarządzania kontrolerem zarówno w trybie lokalnym, jak i online.

Kompatybilność i parametry techniczne

• Obsługiwane taśmy: Współpraca z cyfrowymi taśmami RGBIC LED.

• Zakres napięcia: Obsługa pasków cyfrowych o napięciu 5–24 V, co pozwala na stosowanie różnych rodzajów taśm.

• Podzespoły: Kontroler wyposażony w wydajny układ scalony ESP32.

Możliwości oświetleniowe

• Parametry światła: Płynne sterowanie kolorem, stopniem jasności oraz dynamiką oświetlenia.

• Personalizacja: Opcja indywidualnego dostosowania każdego odcinka taśmy zgodnie z własnymi preferencjami.

• Tryby pracy: Ponad 100 wbudowanych dynamicznych trybów oświetlenia.

• Pamięć urządzeń: Możliwość zapisu do 250 spersonalizowanych ustawień oświetleniowych.

Automatyzacja i funkcje specjalne

• Harmonogramy: Automatyczne uruchamianie urządzenia w wyznaczonych porach dnia (np. o wschodzie lub zachodzie słońca).

• Timer: Funkcja aktywacji oświetlenia na zdefiniowany odcinek czasu.

• Oświetlenie nocne: Stopniowe ściemnianie światła przez 60 minut aż do pełnego wyłączenia.

Bezpieczeństwo i budowa

• Limity pracy: Konfigurowalne ograniczenia prądu i jasności gwarantujące bezpieczniejsze użytkowanie.

• Wykonanie obudowy: Konstrukcja stworzona z tworzywa o właściwościach ognioodpornych.

Obsługiwane rodzaje taśm LED:

• RGBIC / RGBWIC — kolory + regulowany biały (mieszane z kolorów) + ściemnianie — paski cyfrowe, w których każda dioda jest adresowana indywidualnie, co pozwala na uzyskanie efektów płynącego światła i dynamicznych programów oświetlenia.

• MONOIC — indywidualnie sterowany wariant zwykłego, białego światła, szczególnie przydatny w miejscach, gdzie chcemy zachować elegancki standard i codzienną praktyczność, ale np. z odrobiną nowoczesnego efektu, np. przy zapalaniu / wyłączaniu światła.

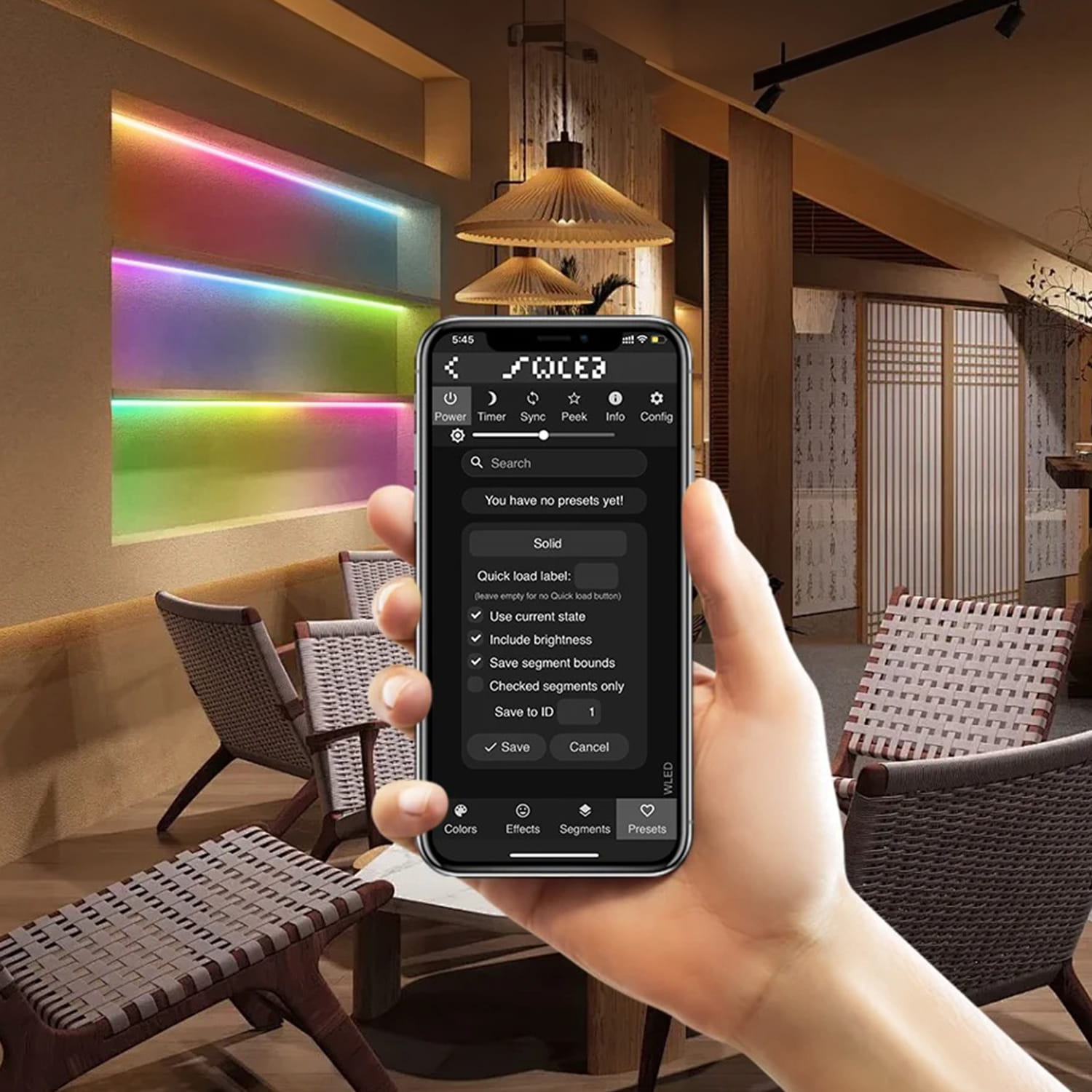

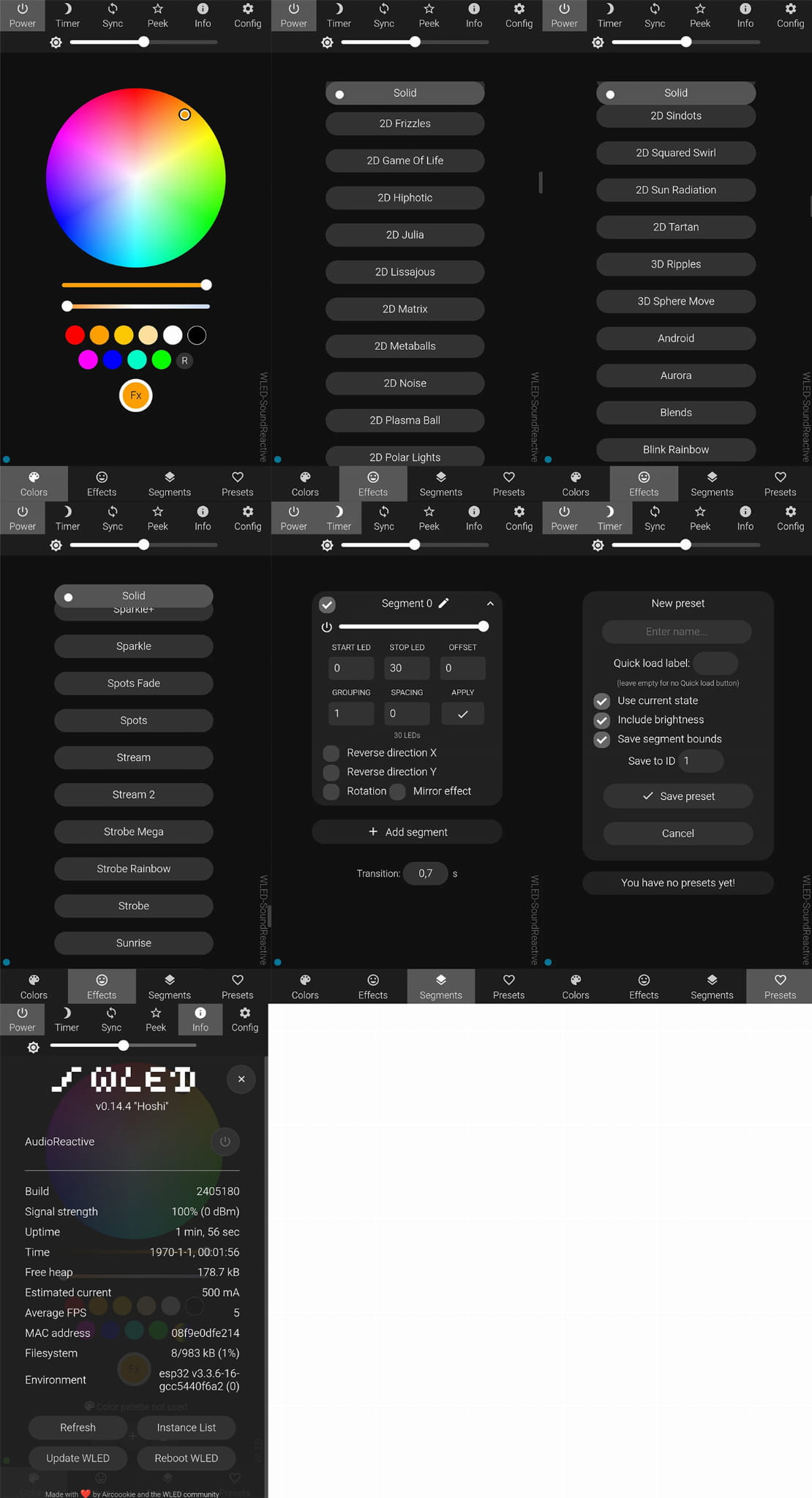

Aplikacja WLED

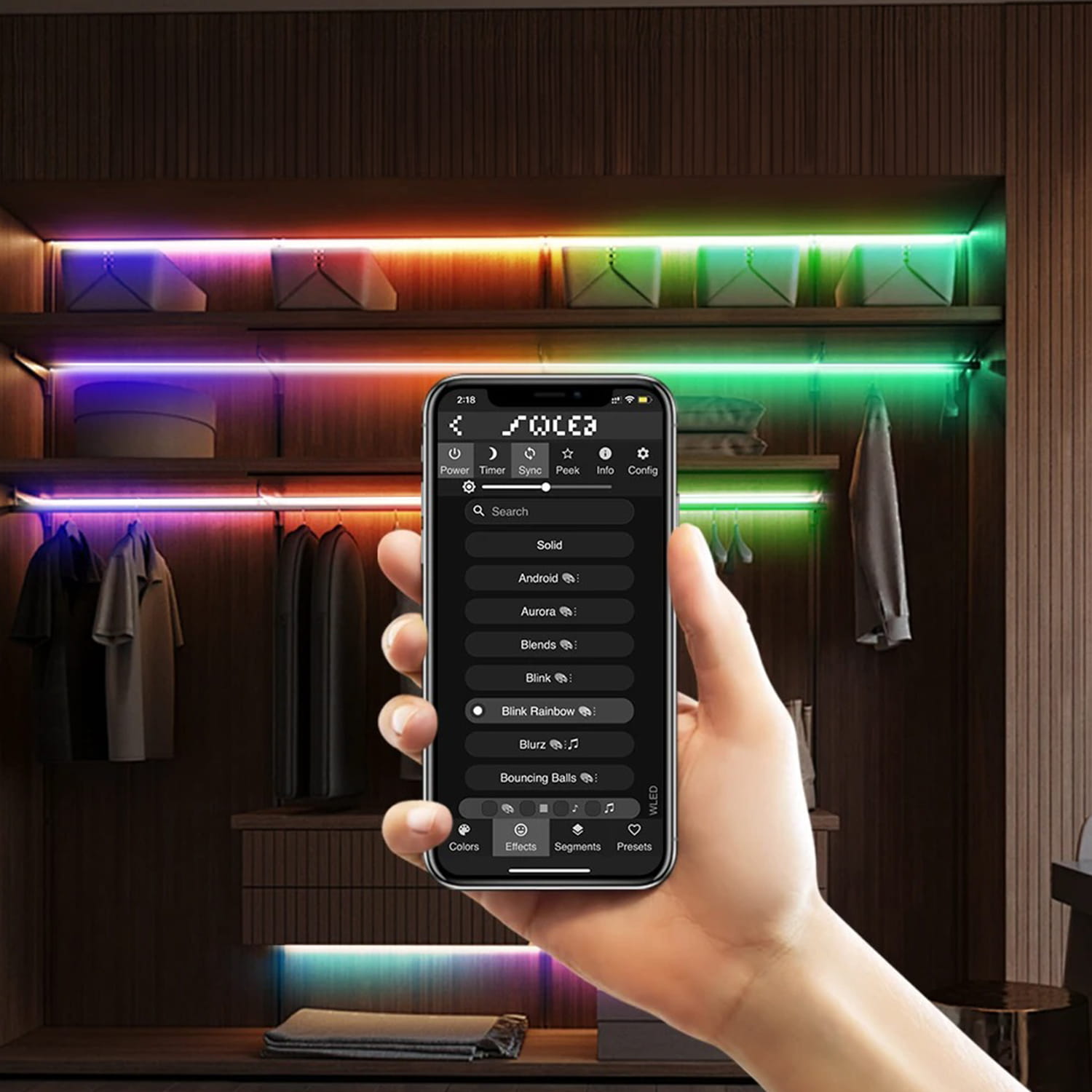

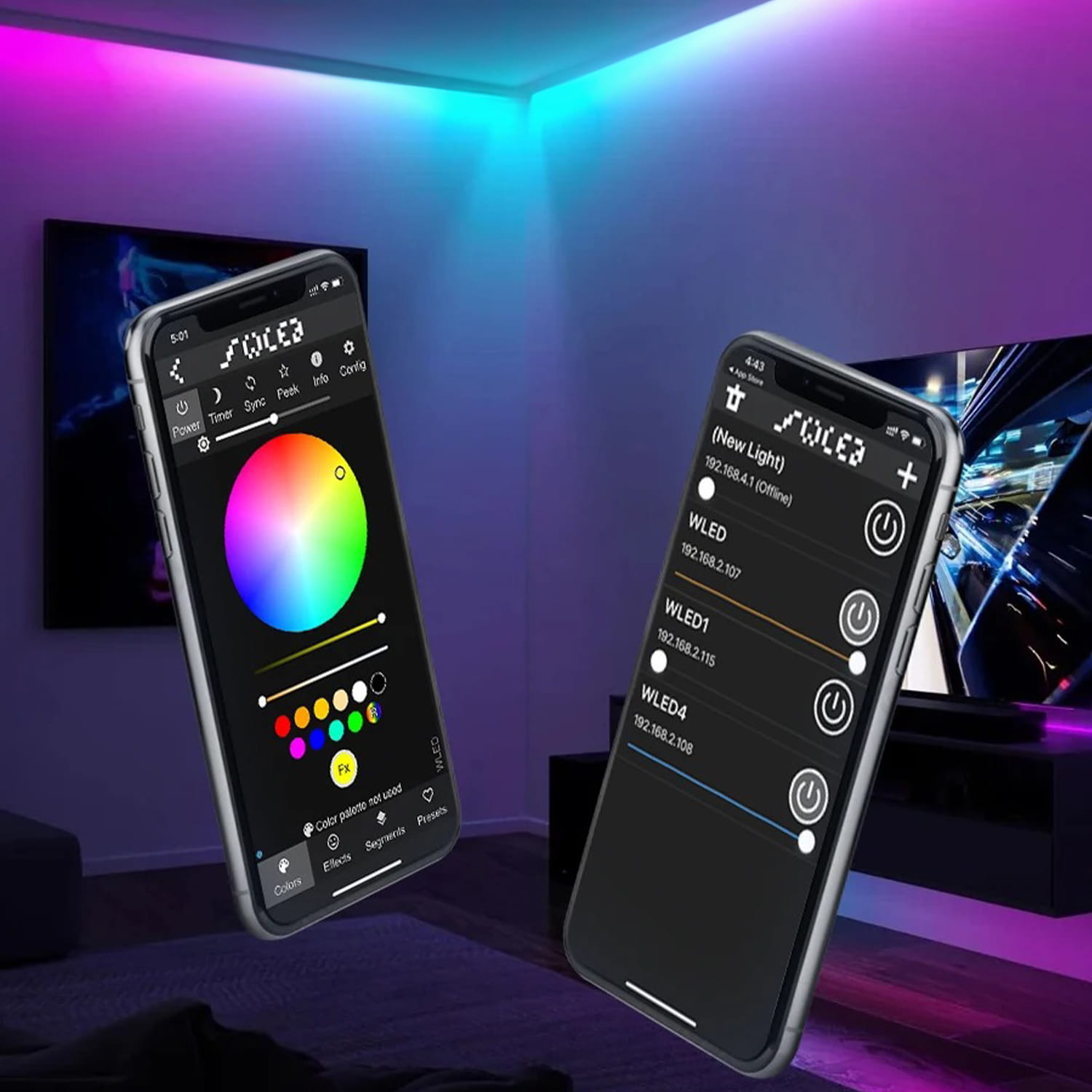

Aplikacja sterująca posiada szerokie możliwości kontroli systemami oświetlenia. Funkcje takie jak wybór koloru oświetlenia, ściemnianie, wybór dynamicznych trybów, tworzenie automatyzacji czy harmonogramów pracy pozwalają uzyskać pełnię kontroli nad domowym systemem oświetlenia.

Możliwość zapisania do 250 różnych ustawień oświetlenia:

Stwórz funkcjonalny system oświetlenia dostosowany pod Twoje preferencje. Utwórz oświetlenie zależne od godziny, dnia tygodnia, pogody czy nawet Twojego nastroju i wybieraj spośród nieograniczonej liczby ustawień w aplikacji WLED.

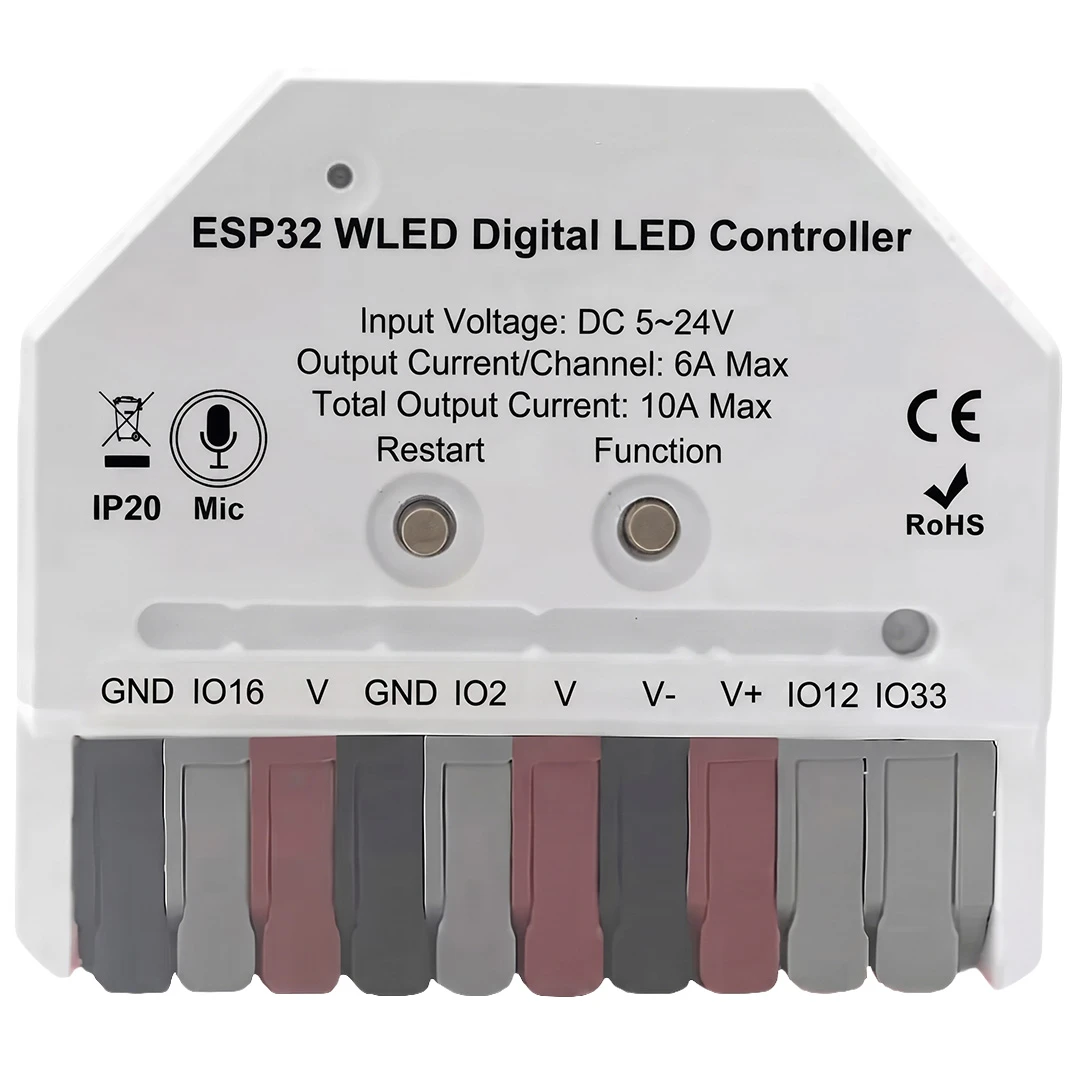

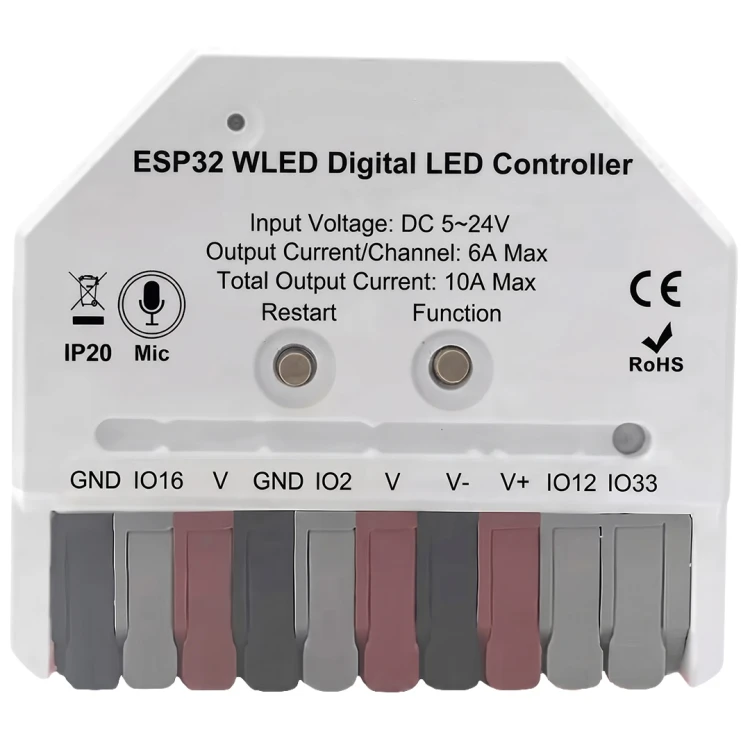

Wbudowane przyciski fizyczne:

Przyciski fizyczne pozwolą wygodnie obsługiwać kontroler i ułatwia jego konfigurację

1. Przycisk Restart

Wciśnięcie przycisku spowoduje wprowadzenie modułu ESP32 w tryb uśpienia, dezaktywując chwilowo kontroler. Zwolnienie przycisku załączy moduł przywracając funkcjonalność kontrolera.

2. Przycisk Function

1. Krótkie wciśnięcie: włącz / wyłącz
2. Długie wciśnięcie przez ≥ 1 sekundę zmieni kolor
3. Długie wciśnięcie przez 10 sekund wprowadzi urządzenie w tryb AP (Access point) i aktywuje hotspot WLED-AP

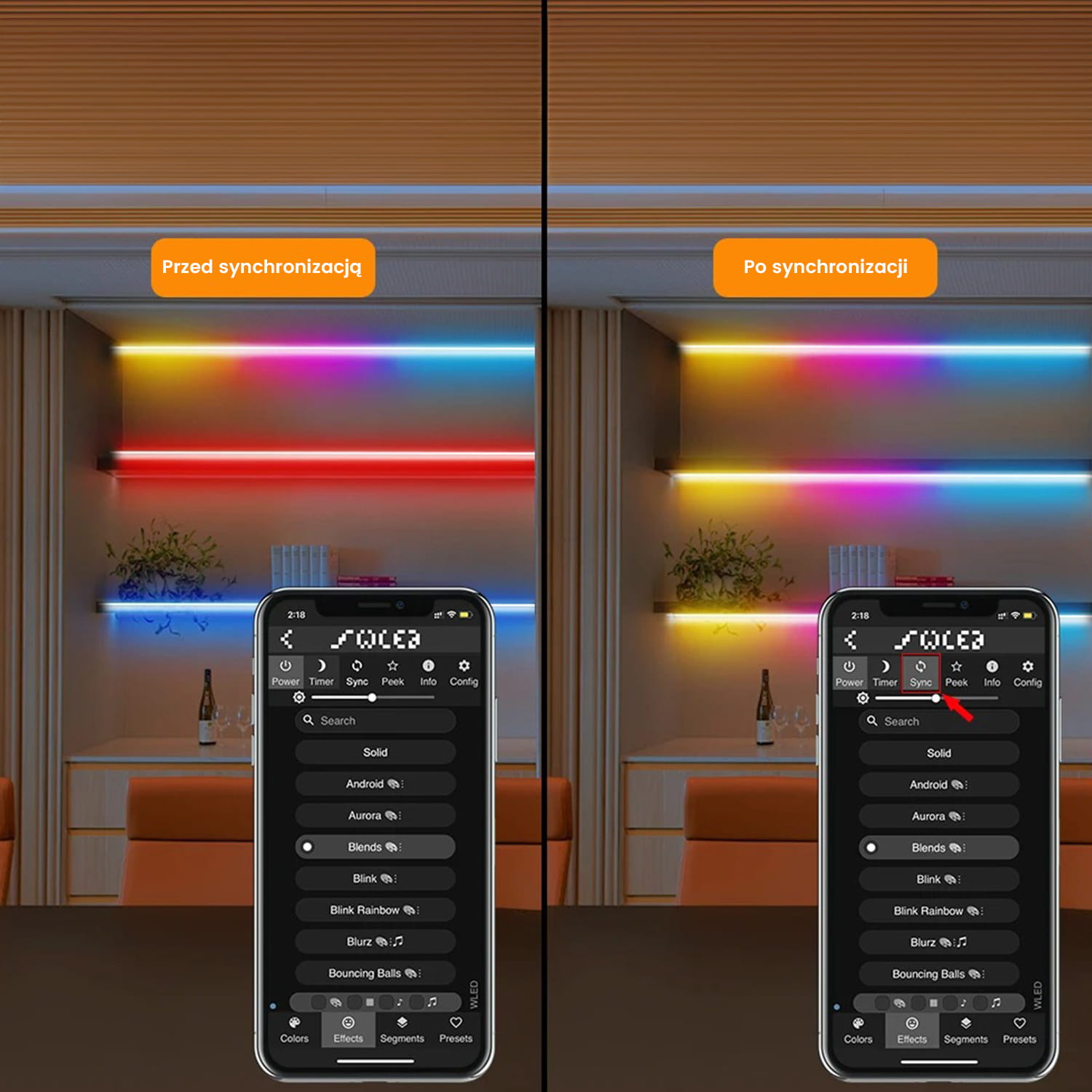

Zsynchronizuj swoje taśmy LED:

Zgraj swoje taśmy LED tak aby świeciły jednolitym światłem, w tym samym czasie i z tą samą dynamiką za pomocą jednego przycisku (Sync) w aplikacji WLED.

Ustawiaj oświetlenie na taśmie LED w sposób segmentowy:

Taśmy RGBIC wyróżnia fakt, że każda z diod może świecić indywidualnym kolorem. Za pomocą aplikacji WLED poprzez kontroler ustawisz zróżnicowaną kolorystykę na jednym odcinku taśmy LED.

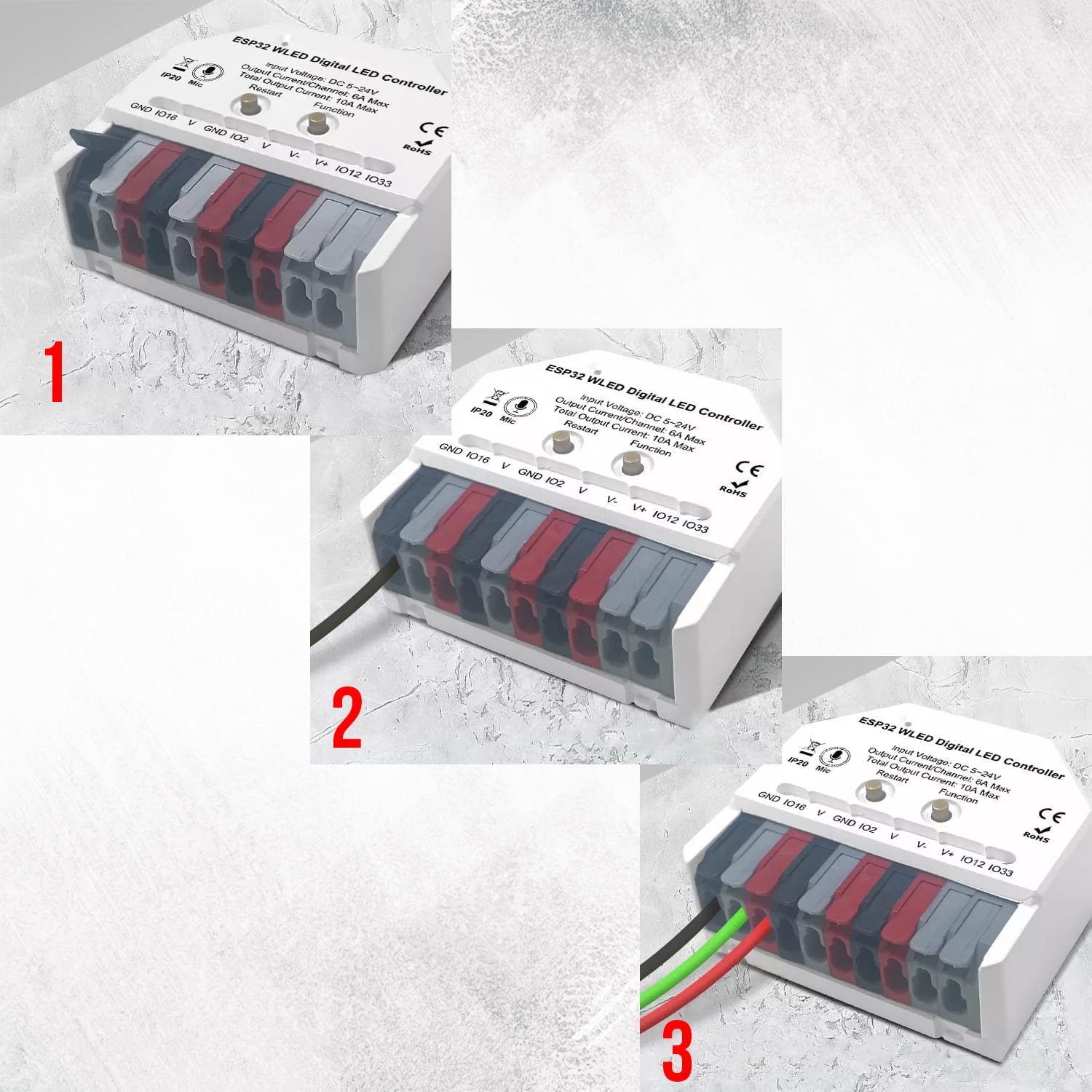

Sposób montażu przewodów w sterowniku

1. Otwórz zacisk: Podnieś szybkozłączkę wybranego portu do góry.
2. Wprowadź przewód: Wsuń odizolowaną końcówkę przewodu w otwór portu aż do oporu.
3. Zablokuj połączenie: Dociśnij szybkozłączkę z powrotem w dół, aby bezpiecznie zatrzasnąć przewód.

Oświetlenie w rytm muzyki:

Wbudowany mikrofon pozwoli regulować dynamikę oświetlenia, które będzie zależne od aktualnie granej muzyki.

Pamiętaj, że ustawienie mikrofonu musi odbyć się po każdorazowym resecie urządzenia. W tym celu:

1. Wejdź w ustawienia "Config"

2. Wybierz tryb użytkownika "Usermode"

3. Wybierz zakładkę "Info" i włącz funkcję "AudioReactive"

4. Następnie w zakładce "Digitalmic" ustaw poniższe opcje

1. Microphone type: Generic 12S
2. 12S SD pin: 26
3. 12S WS pin: 5
4. 12S SCK pin: 21

Specyfikacja

Zasilanie i parametry elektryczne

• Zasilanie: DC 5-24 V
• Prąd wyjścia na kanał: 6 A maks.
• Prąd wyjścia całkowity: 10 A maks.

Specyfikacja techniczna i oprogramowanie

• Typ chipa: ESP32
• Aplikacja: WLED
• Komunikacja: WiFi 2.4 GHz
• Mikrofon: tak

Parametry fizyczne i budowa

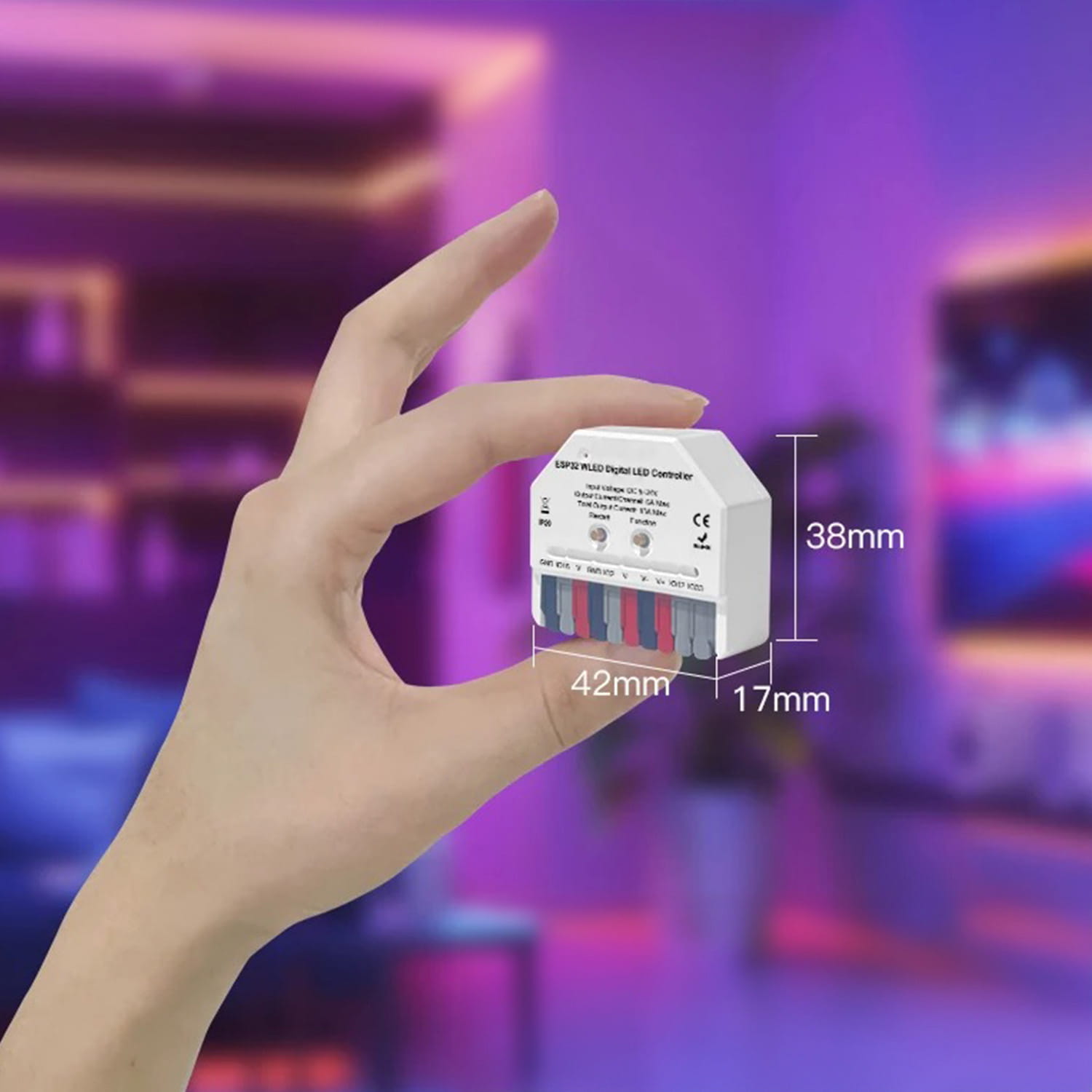

• Wymiary: 42 x 38 x 17 mm
• Waga: 20,1 g
• Materiał: ognioodporny poliwęglan
• Temperatura pracy: -20 - 45°C

W zestawie

• Sterownik

Kod produktu: LC093
