Kontroler Cyfrowy LED SPI

ESP32 | WiFi | Ethernet 5-24V DC | USB-C 3A 5V | 10A na Kanał | Maks. 15A

Mikrofon | Level Shifter | WLED | Home Assistant | Seria GL

▶️ Potęga oprogramowania WLED

• WLED Open Source: Dostęp do ponad 100 dynamicznych efektów świetlnych i gotowych palet kolorystycznych bez abonamentów.
• Pełna personalizacja: Możliwość tworzenia własnych segmentów taśmy, z których każdy może świecić innym efektem w tym samym czasie.

▶️ Inteligentna integracja

• Ekosystem: Pełne wsparcie dla Home Assistant, MQTT, Philips Hue oraz protokołów Art-Net/E1.31 (DMX przez WiFi).

▶️ Reakcja na dźwięk

• Wbudowany mikrofon: Pozwala na synchronizację światła z rytmem muzyki w czasie rzeczywistym – idealne na imprezy i do kina domowego.

▶️ Stabilność i bezpieczeństwo

• Level Shifter: Wbudowany konwerter podbija sygnał sterujący do 5V, co eliminuje migotanie diod przy długich przewodach.
• Zasilanie 5-24V: Szeroki zakres napięcia pozwala na bezpieczną obsługę niemal każdej taśmy cyfrowej dostępnej na rynku.

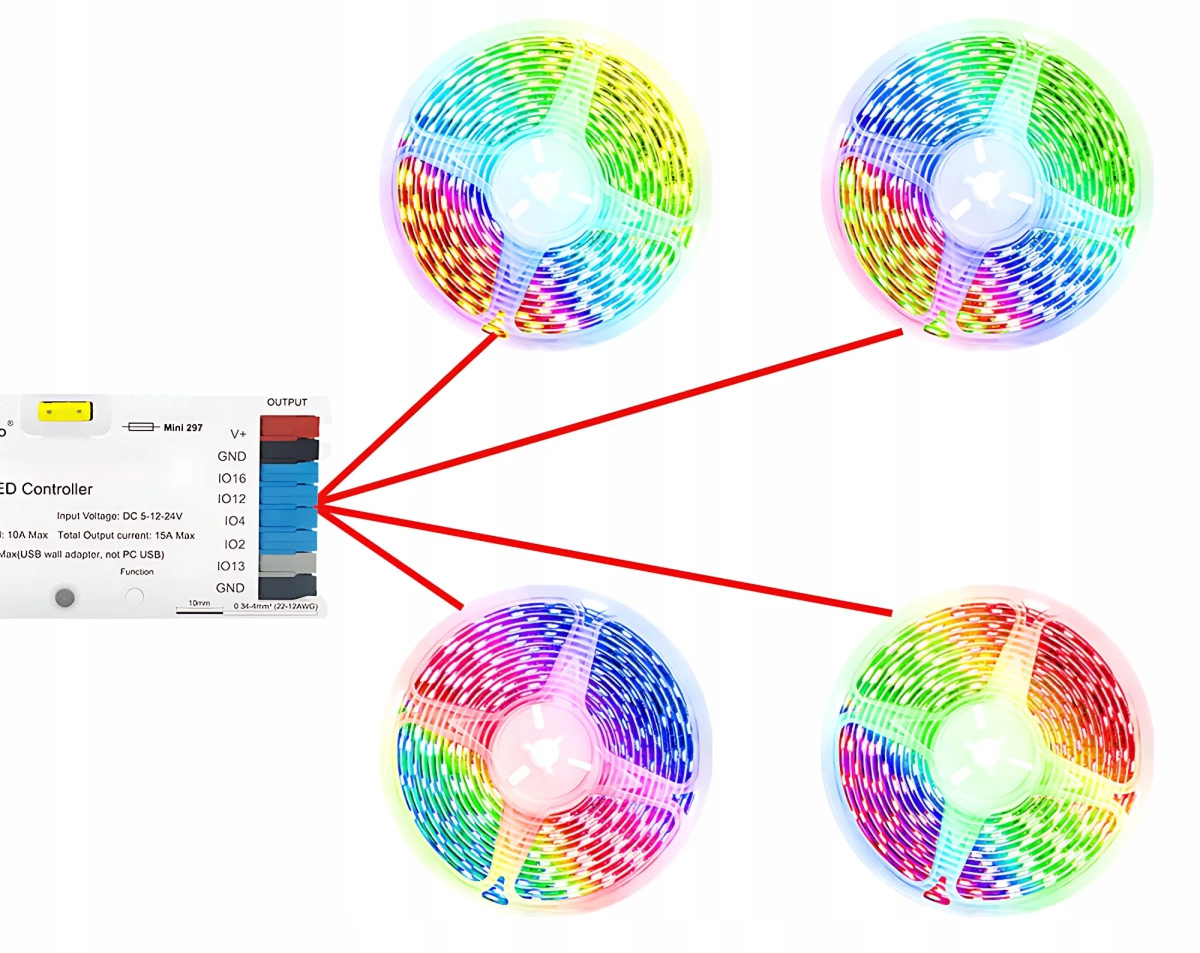

▶️ Obsługa taśm adresowalnych (IC)

Kontroler współpracuje z najpopularniejszymi typami diod cyfrowych:

• WS2812B / WS2811
• SK6812 (RGBW)
• WS2815 / WS2813 (12V)
• GS8208 / TM1814

Dzięki procesorowi ESP32, kontroler obsługuje znacznie większą liczbę diod przy zachowaniu wysokiej płynności (FPS) w porównaniu do starszych wersji ESP8266.

▶️ Wybór łączności

Kontroler posiada wejście Ethernet, dzięki czemu masz możliwość wyboru łączności bezprzewodowej (WiFi) dla wiekszej wygody lub przewodowej (LAN / RJ45) dla maksymalnej stabilności.

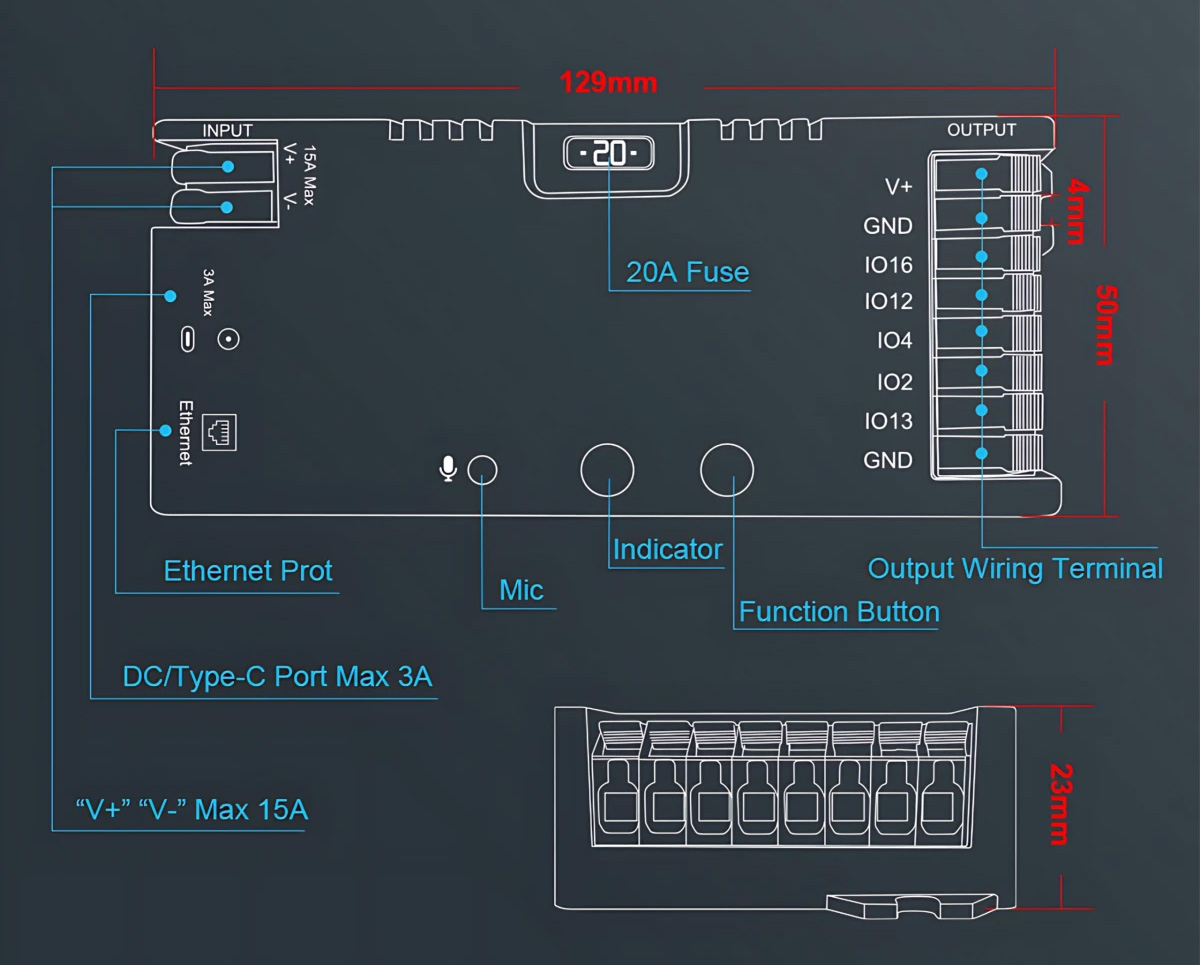

▶️ Opis elementów

1. ESD chip – Układ zabezpieczający przed wyładowaniami elektrostatycznymi (chroni kontroler przed uszkodzeniem przy dotknięciu lub podpinaniu kabli).
2. 20A Pluggable Fuse – Wymienny bezpiecznik samochodowy 20A (chroni instalację przed przeciążeniem i zwarciem).
3. Input reverse polarity protection – Zabezpieczenie przed odwrotną polaryzacją wejścia (zapobiega spaleniu sprzętu, jeśli pomylisz plus z minusem przy podłączaniu zasilania).
4. Ethernet chip – Układ sterujący siecią Ethernet (odpowiada za stabilne połączenie kablowe z internetem/siecią lokalną).
5. PDM Mic – Mikrofon cyfrowy PDM (zbiera dźwięk z otoczenia, co pozwala na synchronizację efektów świetlnych z muzyką).
6. TI level shifter IC – Układ dopasowania napięć (podbija sygnał sterujący do 5V, co zapewnia stabilną pracę taśm LED bez mrugania).
7. Toggle switch – Przełącznik dźwigniowy (służy do fizycznej zmiany trybów pracy lub ustawień na płycie).

Specyfikacja

▶️ Aplikacja i sterowanie

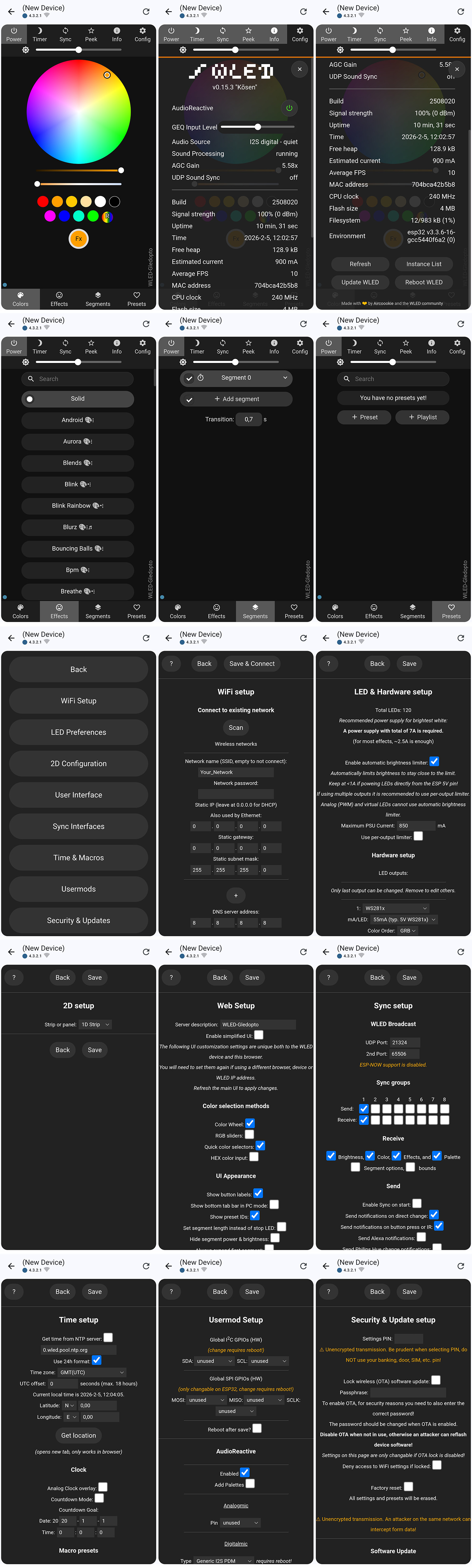

• Interfejs: Sterowanie przez aplikację mobilną WLED (Android/iOS) lub dowolną przeglądarkę internetową po wpisaniu adresu IP urządzenia.
• Przycisk fizyczny: Wbudowany przycisk GPIO0 pozwala na szybkie włączanie/wyłączanie oraz przełączanie zapisanych presetów bez telefonu.

▶️ Parametry techniczne

• Procesor: ESP32-WROOM-32E (Dual Core)
• Napięcie pracy: DC 5-24V
• Maksymalny prąd: 15A
• Łączność: WiFi 2.4 GHz / Ethernet
• Zabezpieczenia: Wbudowany bezpiecznik oraz Level Shifter dla sygnału DATA
• Obsługiwane protokoły: JSON API, UDP Realtime, Alexa, MQTT, Sync (synchronizacja wielu kontrolerów)

▶️ Obraz i efekty

• Ilość efektów: 100+ wbudowanych animacji
• Obsługa kolorów: RGB / RGBW / RGBWW
• Segmentacja: Możliwość podziału jednej taśmy na niezależne strefy

▶️ Konstrukcja

• Obudowa: Kompaktowa obudowa z tworzywa ABS
• Temperatura pracy: -15°C ~ 50°C
• Wymiary: 108 x 45 x 18 mm

ℹ️ W zestawie:

• Kontroler
• Instrukcja
• 2x Szybkozłączka
• 2x Przewód
• Taśma dwustronna
• Bezpiecznik 5A

Kod produktu: LC152
