Profesjonalny Sterownik 16-Kanałowy

Serce rozdzielnicy w systemie Smart Home

ZigBee 3.0 | Tuya / Smart Life / Home Assistant | Na Szynę DIN

▶️ 4× Kanały Wysokoprądowe (50A)

Stworzone do najcięższych zadań w domu. Nie potrzebujesz dodatkowych styczników do wymagających urządzeń grzewczych.

• Idealne do: Pompy Ciepła, Ogrzewanie Elektryczne, Ładowarki EV

▶️ 6× Kanałów Napięciowych (16A)

Klasyczne wyjścia zasilające (230V) do standardowych odbiorników. Niezawodne sterowanie kluczowymi sekcjami budynku.

• Idealne do: Gniazdka 230V, Obwody Oświetleniowe, Wentylacja / Rekuperacja

▶️ 6× Suchych Styków (16A)

Kanały bezpotencjałowe (odseparowane). Przesyłają wyłącznie czysty sygnał zwierny bez podawania obcego napięcia na odbiornik.

• Idealne do: Bramy Wjazdowe/Garażowe, Piece CO (wejścia termostatu), Centrale Alarmowe

Stałe, sprzętowe przypisanie kanałów (1:1)

Sterownik charakteryzuje się uproszczoną, fabryczną konfiguracją wejść i wyjść. Każde z 16 wejść sterujących (K1–K16) jest na stałe przypisane do odpowiadającego mu numerem kanału wyjściowego (np. wejście K1 steruje wyłącznie wyjściem nr 1, K2 wyjściem nr 2, aż do K16).

Przypisanie ma charakter w pełni sprzętowy, co oznacza brak konieczności konfiguracji programowej – relacja wejście-wyjście działa od razu po podłączeniu i nie można jej zmienić w aplikacji ani ustawieniach urządzenia.

Co to oznacza dla potencjalnego instalatora?

• ✅ Błyskawiczny montaż i przejrzystość: Brak skomplikowanego mapowania w oprogramowaniu drastycznie skraca czas uruchomienia systemu i ułatwia prowadzenie okablowania.

• ✅ Bezkompromisowa stabilność: Sprzętowa architektura gwarantuje całkowicie przewidywalne działanie, odporne na błędy w aplikacji czy zawieszenia systemu operacyjnego.

• ✅ Prosta diagnostyka: Intuicyjna struktura 1:1 pozwala na błyskawiczne zlokalizowanie i usunięcie ewentualnych usterek w rozdzielnicy elektrycznej.

Zastosowanie: Rozwiązanie zaprojektowane z myślą o profesjonalnych rozdzielniach elektrycznych oraz zaawansowanych instalacjach technicznych, gdzie priorytetem jest niezawodność i prostota obsługi.

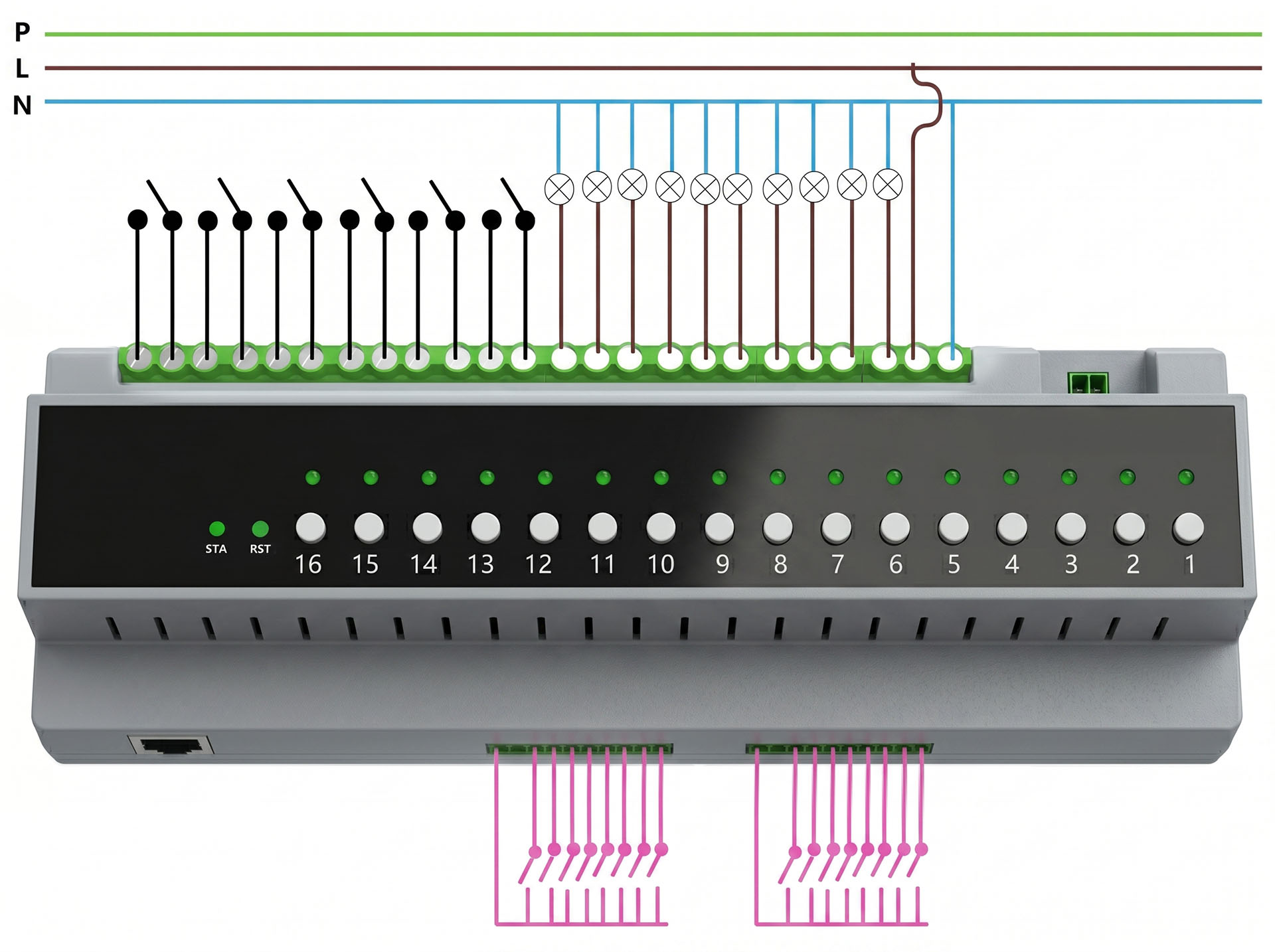

ℹ️ Instrukcja podłączenia sterownika:

▶️ 1. Zasilanie modułu

• Zaciski L i N: Główne zasilanie sterownika.

• Napięcie: AC 100–220 V.

▶️ 2. Kanały wyjściowe (Odbiorniki)

Wyjścia zasilające (230 V) – Służą do bezpośredniego zasilania obwodów (np. oświetlenia):

• Kanały 1–4: Przystosowane do wysokich obciążeń – do 50 A na kanał.

• Kanały 5–10: Przystosowane do standardowych obciążeń – do 16 A na kanał.

Wyjścia bezpotencjałowe (Dry Contact) – Styki przekaźnikowe:

• Kanały 11–16: Nie podają napięcia. Działają jak zwykły przełącznik (zwarcie styku), np. do sterowania bramami, centralami czy innymi wejściami sterującymi.

▶️ 3. Wejścia sterujące (Przyciski)

• Zaciski K1–K16: Służą do podłączania przycisków lub zewnętrznych systemów sterowania.

• Zasada działania: Sztywne przypisanie 1:1 – każde wejście steruje dokładnie tym samym numerem kanału (np. Wejście K1 steruje Wyjściem 1, a Wejście K15 steruje Wyjściem 15).

Funkcjonalność Smart Home (TUYA)

Pełna automatyzacja i Zaawansowane sceny

Sterownik pozwala na stworzenie inteligentnego ekosystemu dopasowanego do Twoich potrzeb. Dzięki integracji z aplikacją Tuya, każdy z 16 niezależnych kanałów może działać solo lub współpracować z innymi urządzeniami smart home.

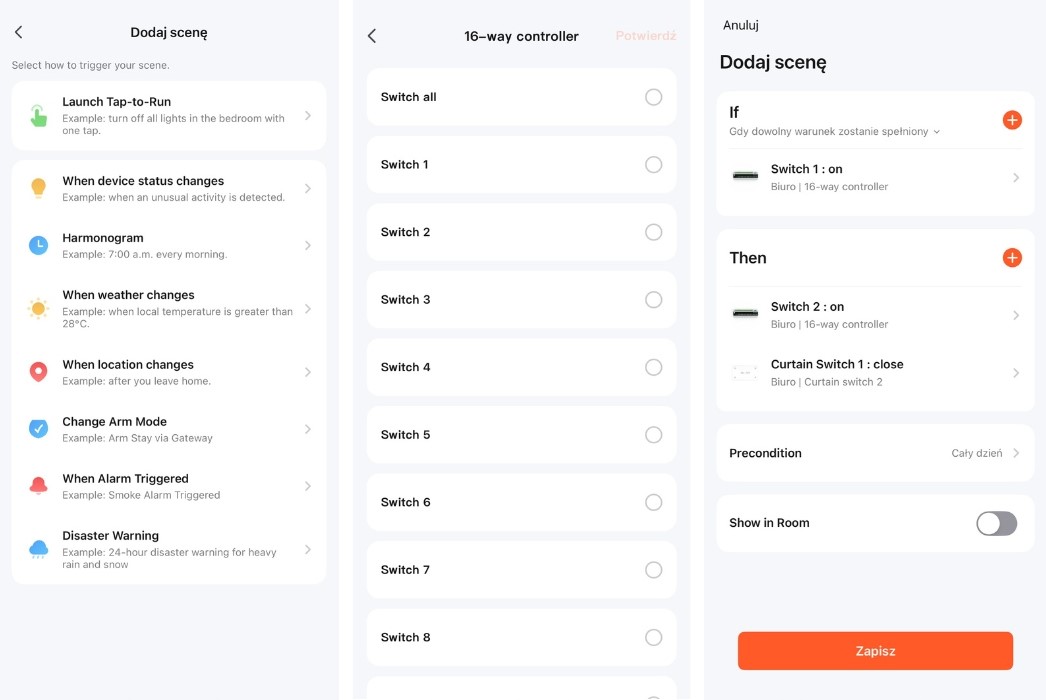

▶️ Jak możesz uruchamiać sceny?

• Ręcznie: Jednym kliknięciem w aplikacji.

• Harmonogramem: O określonej godzinie lub porze dnia.

• Automatycznie: W odpowiedzi na konkretne zdarzenia i inteligentne wyzwalacze.

▶️ Inteligentne warunki wyzwalające (Triggery)

Aplikacja Tuya pozwala uzależnić działanie sterownika od wielu czynników:

• Stan innych urządzeń: Np. zmiana stanu innego kanału lub alarm z czujnika.

• Pogoda i lokalizacja: Reakcja na temperaturę, opady czy Twój powrót do domu (geofencing).

• Czas: Precyzyjnie zaplanowane ramy czasowe.

▶️ Elastyczność i możliwości wykonawcze

• Niezależne przypisywanie: Każdy z 16 kanałów może brać udział w zupełnie innej scenie.

• Tryb roletowy: Możliwość sterowania parami roletowymi (otwieranie/zamykanie).

• Skalowalność: Urządzenie idealnie sprawdza się zarówno do prostych zadań, jak i jako serce rozbudowanej, w pełni zautomatyzowanej instalacji domowej.

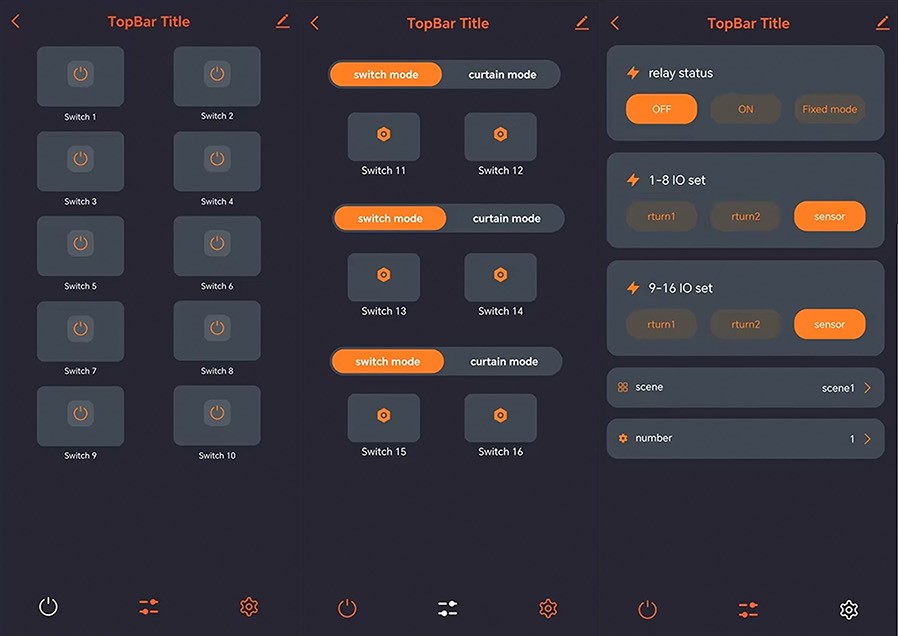

Ustawienia przekaźnika:

Pamięć stanu i Typy przycisków

Sterownik pozwala określić, jak przekaźniki reagują na brak prądu oraz jakie przyciski ścienne są do nich podłączone.

1. Stan po powrocie zasilania (relay status)

Ustawienie działa globalnie dla wszystkich kanałów jednocześnie:

• OFF – po włączeniu prądu wszystkie kanały będą wyłączone.
• ON – po włączeniu prądu wszystkie kanały włączą się automatycznie.
• Fixed mode – kanały wrócą do swojego ostatniego stanu sprzed wyłączenia prądu.

2. Typ przycisków ściennych (IO set)

Konfiguracja odbywa się grupowo: osobno dla kanałów 1–8 i osobno dla 9–16 (brak indywidualnych ustawień dla pojedynczego kanału):

• rturn1 – do przycisków monostabilnych (odbijających, np. dzwonkowych).
• rturn2 – do przełączników bistabilnych (klasycznych włączników światła).
• sensor – tryb automatycznej reakcji na zwarcie wejścia.

Sterowanie i Smart Home

• Aplikacja Tuya/Smart Life: Pełna, zdalna kontrola nad wszystkimi 16 kanałami i tworzenie automatyzacji.

• Głos i udostępnianie: Współpraca z Google Assistant i Alexa; podgląd stanu na żywo i dostęp dla wielu użytkowników.

Niezawodność i bezpieczeństwo

• Sterowanie ręczne: Fizyczne przyciski i diody LED dla każdego kanału (działają nawet przy braku sieci).

• Blokady: Opcja blokady przycisków fizycznych (funkcja hotelowa) i terminale blokady manualnej.

• Pamięć stanu: Wybór zachowania przekaźników (włączone, wyłączone lub ostatni stan) po powrocie zasilania.

Integracja przewodowa

• Przełączniki ścienne: Obsługa tradycyjnych włączników (dzwonkowych i klasycznych) w topologii gwiazdy.

• Sterowanie grupowe: Możliwość jednoczesnego włączenia/wyłączenia wszystkich kanałów sygnałem przewodowym.

Parametry techniczne i montaż

• Modbus RS-485: Standard przemysłowy do integracji z systemami BMS, PLC i automatyką.

• Montaż i zasięg: Obudowa na szynę DIN; w zestawie zewnętrzna antena magnetyczna 2.4 GHz (4.8 dBi).

• Obciążenie (16 przekaźników): 4 kanały do 50A, 12 kanałów do 16A (przy napięciu 230V / 6A dla napięcia 24V).

Zastosowanie i Home Assistant

• Uniwersalność: Obsługa oświetlenia, HVAC, rolet, bram oraz systemów konferencyjnych.

• Home Assistant (100% lokalnie): Współpraca przez Zigbee2MQTT/ZHA; natychmiastowe działanie bez opóźnień i bez chmury.

ℹ️ Szczegółowy opis portów:

• N: Neutral

• L: Faza

• RF: Port antenowy 2.4 GHz

• 1-4: Przekaźniki napięciowe 50A

• 5-10: Przekaźniki napięciowe 16A

• 11-16: Przekaźniki beznapięciowe 16A

• RS485: Port podłączenia magistrali RS485

• RJ45: Port Ethernet (obecnie nieaktywny)

• COM: Port wspólny dla sekcji 1-8 do przełączników manualnych

• A: Blokuje wszystkie przyciski po zwarciu z COM

• K1-K8: Porty wejściowe dla przełączników manualnych zmieniających stan przekaźników 1-8

• COM dla sekcji 9-16: Port wspólny do podłączania przełączników manualnych

• B: Załącza/wyłącza wszystkie przekaźniki po zwarciu lub rozwarciu z COM

• K9-K16: Porty wejściowe dla przełączników manualnych zmieniających stan przekaźników 9-16

ℹ️ Specyfikacja:

▶️ Informacje podstawowe

• Komunikacja: ZigBee 3.0 (do pracy wymagana jest bramka ZigBee Tuya)
• Aplikacja mobilna: Tuya Smart | Smart Life
• Kompatybilność: Amazon Alexa, Google Home (za pośrednictwem bramki ZigBee)

▶️ Przekaźniki i obciążenie (Łącznie 16 kanałów)

• Kanały 1–4: Wyjścia przekaźnikowe napięciowe 230 V, maksymalnie 50 A na kanał
• Kanały 5–10: Wyjścia przekaźnikowe napięciowe 230 V, maksymalnie 16 A na kanał
• Kanały 11–16: Wyjścia przekaźnikowe beznapięciowe (dry contact), maksymalnie 16 A na kanał

▶️ Wejścia sterujące i obsługa lokalna

• Wejścia przewodowe: K1–K16 (16 wejść sterujących)
• Typ wejść: Beznapięciowe (dry contact), sterowane zwarciem do masy
• Konfiguracja wejść: Grupowa (niezależne ustawienia dla sekcji: kanały 1–8 oraz 9–16)
• Sterowanie lokalne: 16 fizycznych przycisków (Włącz/Wyłącz) na przednim panelu urządzenia
• Sygnalizacja: Diody LED statusu pracy dla każdego z 16 kanałów osobno

▶️ Funkcje zaawansowane i tryby pracy

• Tryb roletowy (Interlocking): Możliwość pracy naprzemiennej w parach na kanałach beznapięciowych: 11–12, 13–14, 15–16 (np. do bezpiecznego sterowania 3 roletami, żaluzjami lub bramami)
• Pamięć stanu po utracie zasilania: Włącz / Wyłącz / Przywróć stan sprzed odcięcia zasilania

▶️ Interfejsy dodatkowe

• Port RS485: Obecny (dodatkowy interfejs komunikacyjny)
• Port RJ45: Obecny fizycznie, lecz nieaktywny (brak obsługi programowej/LAN)

▶️ Zasilanie i materiały

• Zasilanie sterownika: AC 100 V – 240 V (L / N), 50/60 Hz
• Materiał obudowy: Tworzywo ABS + PC (ogniotrwałe)
• Klasa szczelności: IP20

▶️ Montaż i wymiary całkowite

• Montaż: Szyna DIN (TH35)
• Szerokość w rozdzielnicy: 14 modułów (szerokość dostosowana do standardu rozdzielnic przy zachowaniu bezpiecznych odstępów)

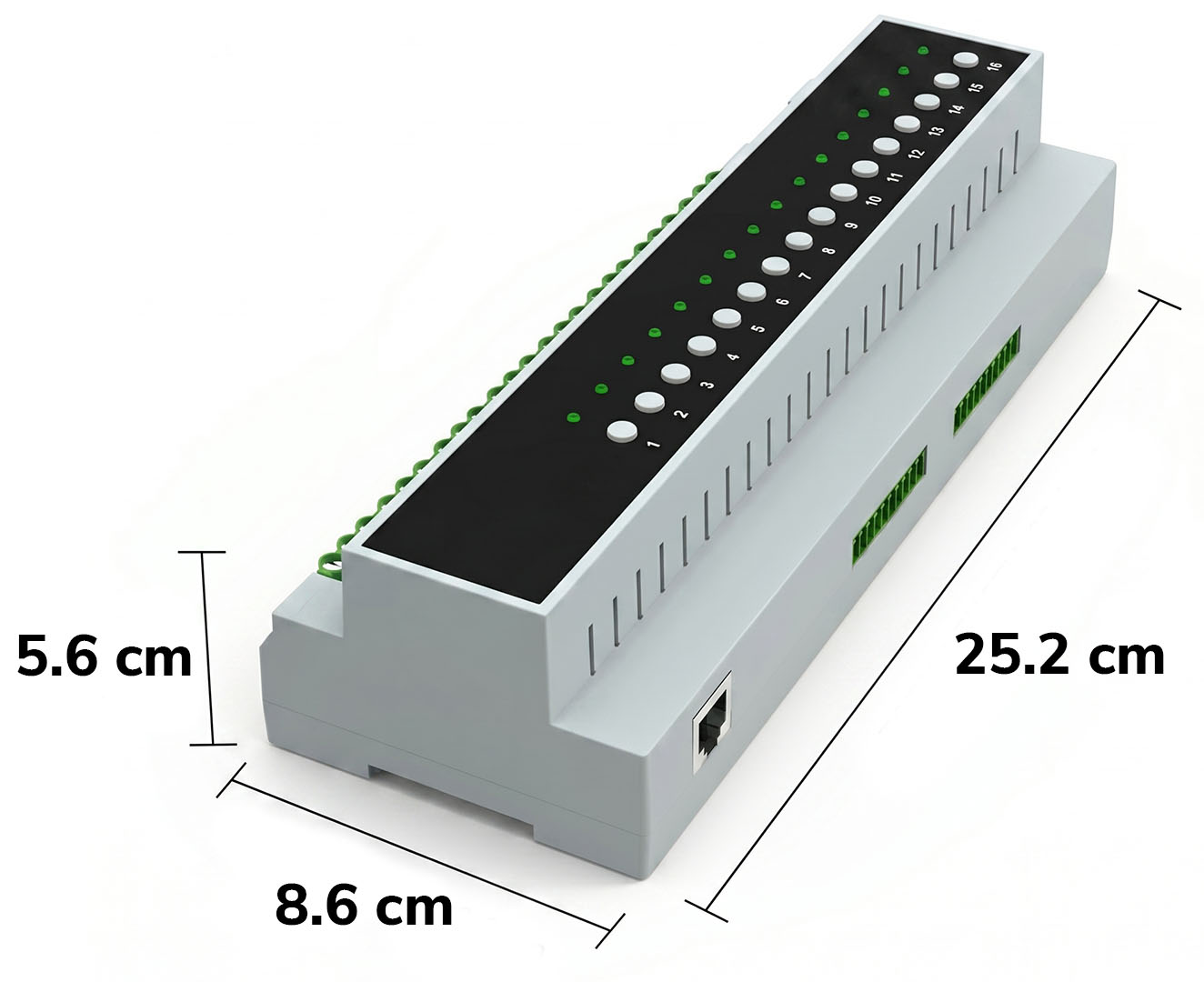

• Wymiary obudowy: 25,2 cm × 8,6 cm × 5,6 cm

▶️ Antena zewnętrzna

• Wysokość anteny: 22 cm
• Długość przewodu: 121 cm

ℹ️ W zestawie:

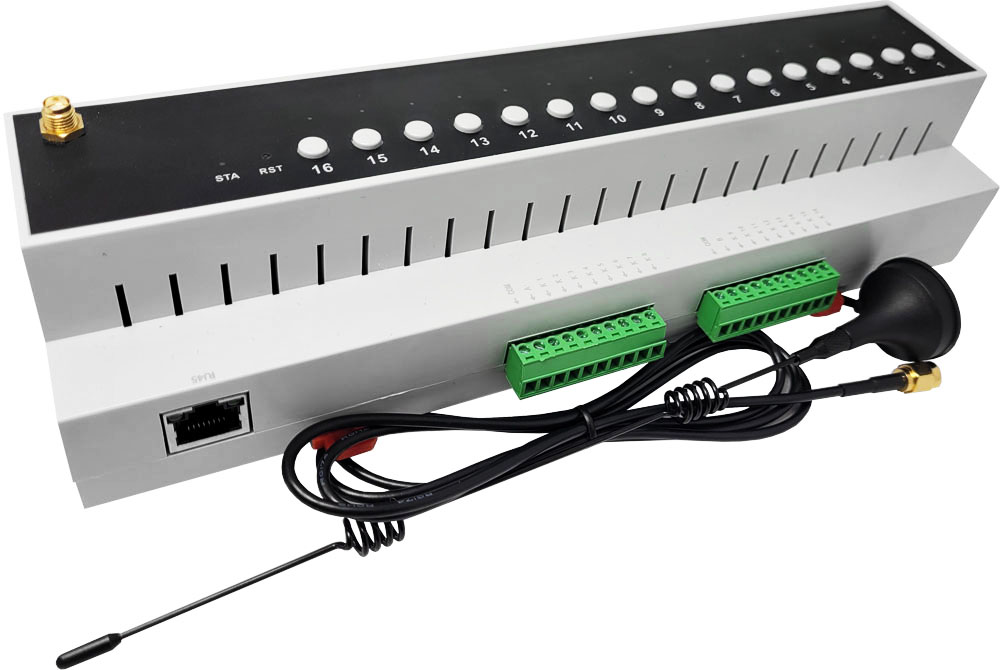

• Sterownik przekaźnikowy 16 Obwodów ZigBee TUYA Smart Life
• Antena 2.4 GHz 4.8 dBi na Podstawce magnetycznej

Kod produktu: T766
