Koordynator ZigBee 3.0 (Ethernet/USB-C)

▶️ CC2652P | Home Assistant | OpenHAB | +5 dBi

▶️ Łączność i Zasilanie

Urządzenie oferuje elastyczne opcje połączenia i zasilania, dostosowane do nowoczesnych instalacji smart home:

• Dwa tryby pracy: Wybór między stabilnym połączeniem Ethernet (LAN) a standardowym USB-C.

• Wsparcie PoE (802.3af): Możliwość zasilania i transmisji danych jednym kablem sieciowym (wymaga adaptera, np. U011).

▶️ Wydajność i Zasięg

Zastosowane komponenty gwarantują stabilną obsługę dużej liczby urządzeń oraz doskonałe pokrycie sygnałem:

• Chipset: Wydajny układ CC2652P.

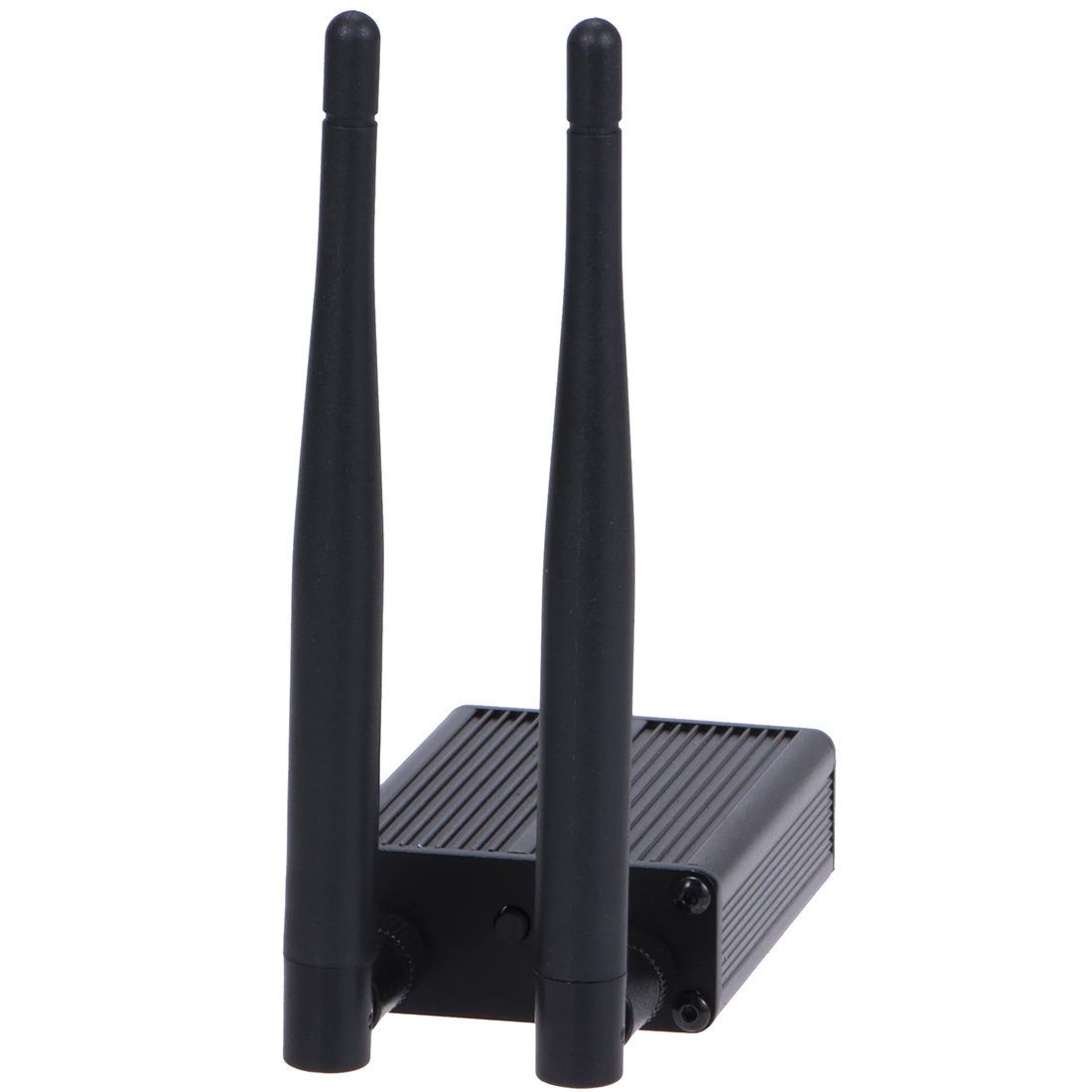

• System antenowy: Dwie zewnętrzne, obrotowe anteny SMA +5dBi

▶️ Kompatybilność i Software

Urządzenie jest gotowe do pracy w najpopularniejszych ekosystemach automatyki domowej:

• Standard ZigBee 3.0: Pełna współpraca z szerokim wachlarzem urządzeń od różnych producentów.

• Zigbee2MQTT: Fabrycznie wgrane oprogramowanie koordynatora – działa natychmiast po wyjęciu z pudełka.

• Ekosystemy: Idealne dla użytkowników Home Assistant czy OpenHab.

ℹ️ Jak zacząć korzystać z bramki H32?

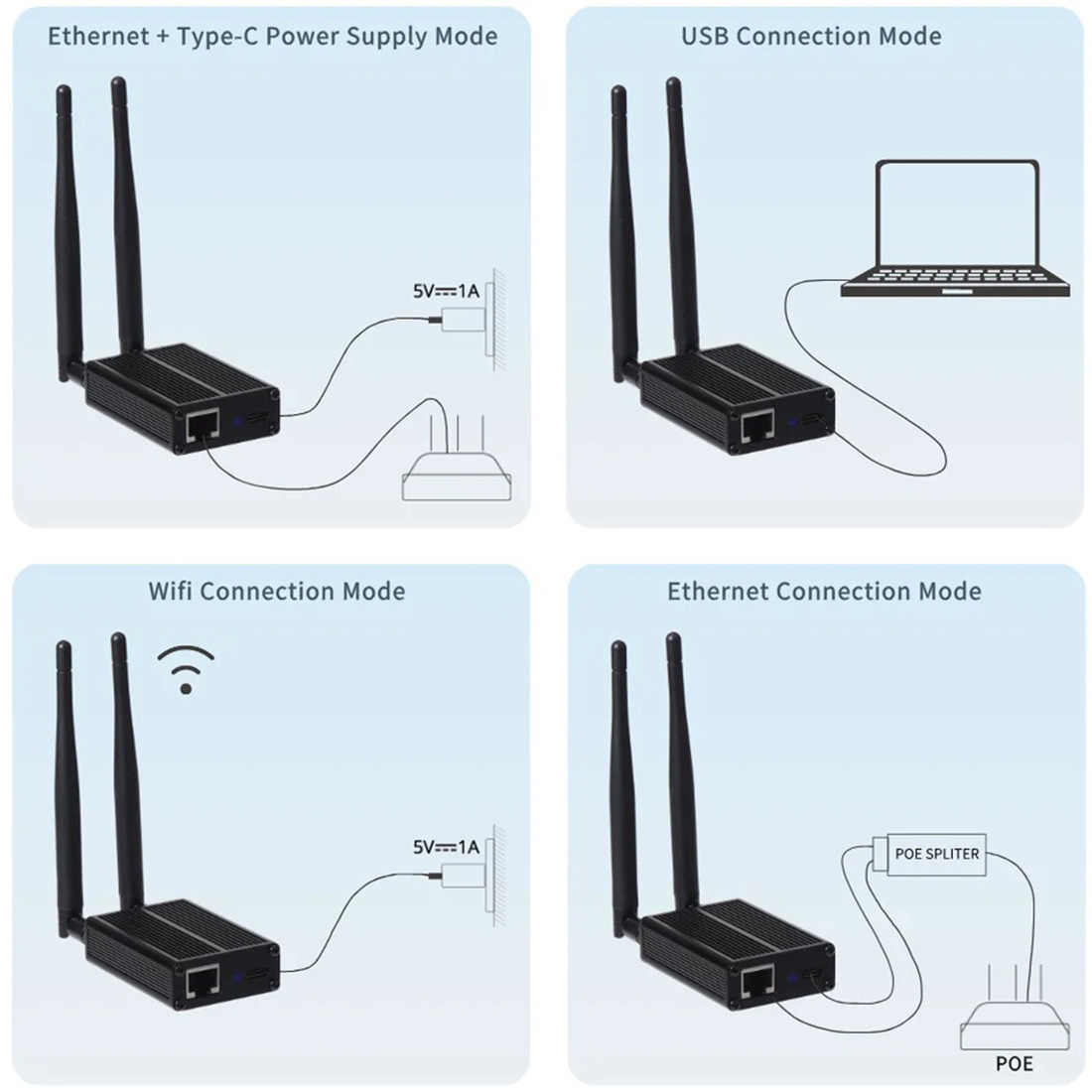

1. Wybierz sposób połączenia i zasilania.

Urządzenie możesz podłączyć na trzy sposoby:

• WiFi: Pozwala na umieszczenie bramki w dowolnym miejscu w zasięgu sieci 2.4 GHz.

• Ethernet (kabel sieciowy): Zapewnia najbardziej stabilne połączenie. Jeśli Twoja sieć to obsługuje, możesz użyć funkcji PoE do jednoczesnego przesyłu danych i zasilania. Może być do tego potrzebny np. Adapter PoE: U011, który znajdziesz w naszej ofercie lub w produkatch powiązanych.

• USB: Podłącz urządzenie bezpośrednio do komputera lub Raspberry Pi za pomocą kabla USB-C.

Jeśli nie korzystasz z PoE (Power over Ethernet), podłącz zasilanie 5V-1A do portu USB-C.

2. Sprawdź diody statusu

Obserwuj światło na obudowie, aby upewnić się, że urządzenie działa poprawnie:

• Zielone migające: Urządzenie czeka na konfigurację (tryb WiFi/Ethernet).

• Zielone stałe: Połączenie WiFi/Ethernet zostało pomyślnie skonfigurowane.

• Niebieskie stałe: Połączenie USB zostało pomyślnie skonfigurowane.

3. Skonfiguruj urządzenie przez przeglądarkę

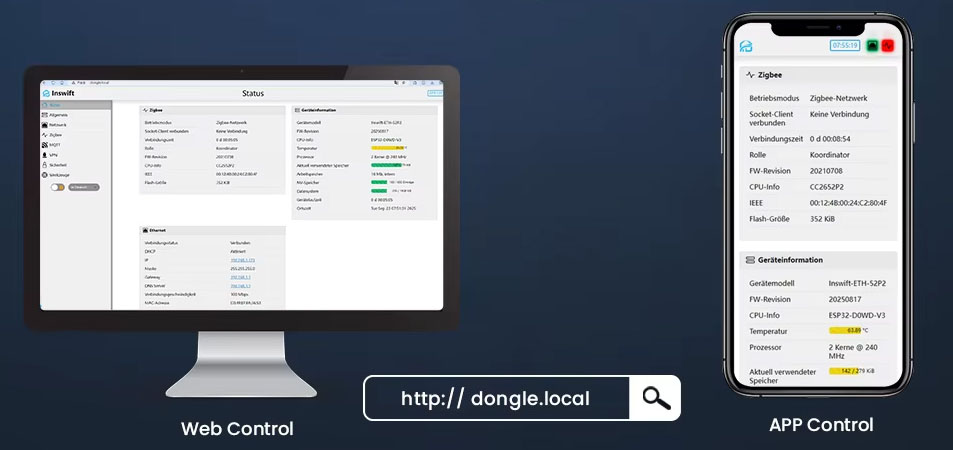

• Gdy bramka jest już podłączona do Twojej sieci, otwórz przeglądarkę internetową i wpisz adres: http://dongle.local

• W tym panelu możesz zarządzać ustawieniami, monitorować sieć Zigbee oraz wykonywać automatyczne aktualizacje oprogramowania.

4. Zintegruj z systemem Smart Home

• Bramka jest kompatybilna z popularnymi platformami takimi jak Home Assistant, Zigbee2MQTT oraz OpenHAB.

• Pozwala ona na sterowanie szeroką gamą urządzeń Zigbee, takich jak czujniki, kamery czy termostaty.

• Ustaw dwie zewnętrzne anteny (można je obracać o 360°), aby uzyskać najlepsze pokrycie sygnałem w Twoim domu.

• ✅ Integracja wielu urządzeń – obsługa systemów Tuya, Aqara, Sonoff i innych urządzeń ZigBee 3.0 do Home Assistant.

• ✅ Lokalna kontrola, prywatność i bezpieczeństwo – całe sterowanie odbywa się lokalnie, bez chmury (Zigbee2MQTT).

• ✅ Zmniejszenie zakłóceń – oddzielenie koordynatora od komputera/serwera redukuje szum elektromagnetyczny.

▶️ Przycisk funkcyjny:

• Krótkie naciśnięcie: włącza lub wyłącza diodę LED.

• Przytrzymanie powyżej 3 sekund: przełącza tryb pracy między USB a siecią (network mode).

• Przytrzymanie powyżej 10 sekund: resetuje urządzenie do ustawień fabrycznych.

ℹ️ Specyfikacja

▶️ Jednostka Sterująca i System

• Aplikacja: Home Assistant
• CPU: 240 MHz
• Pamięć RAM: 16 MB

▶️ Komunikacja i Zasięg

• Moduł ZigBee: CC2652P
• Moduł WiFi: ESP32 V3
• Protokoły: ZigBee 3.0
• Wzmocnienie anten: +5 dBi
• Zasięg: Do 200 m (otwarta przestrzeń)
• Obsługa urządzeń: Ponad 100 (zależnie od sieci)

▶️ Interfejsy i Zasilanie

• Ethernet: RJ45 (z obsługą PoE) [wymaga adaptera, np. U011]
• USB: Port USB-C

▶️ Budowa i Warunki Pracy

• Obudowa: Aluminium
• Temperatura robocza: -10°C ~ 60°C

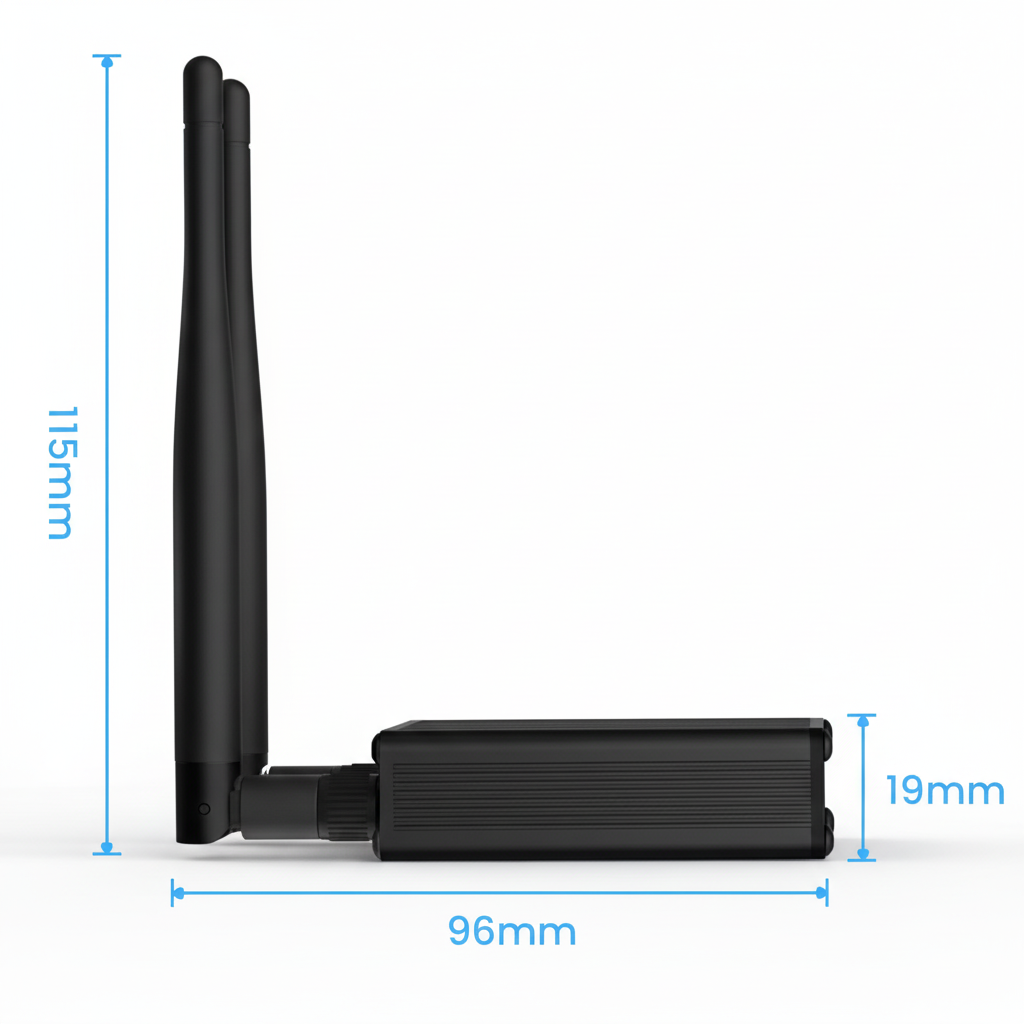

• Wymiary: 115 x 96 x 19 mm (z antenami)

▶️ Kompatybile platformy:

• Home Assistant (Zigbee2MQTT)

• OpenHAB

• Jeedom

• Domoticz

▶️ W zestawie

• Bramka Dongle ZigBee2MQTT / USB-C

• 2x Antena SMA +5 dBi

• Opakowanie

Kod produktu: H32
