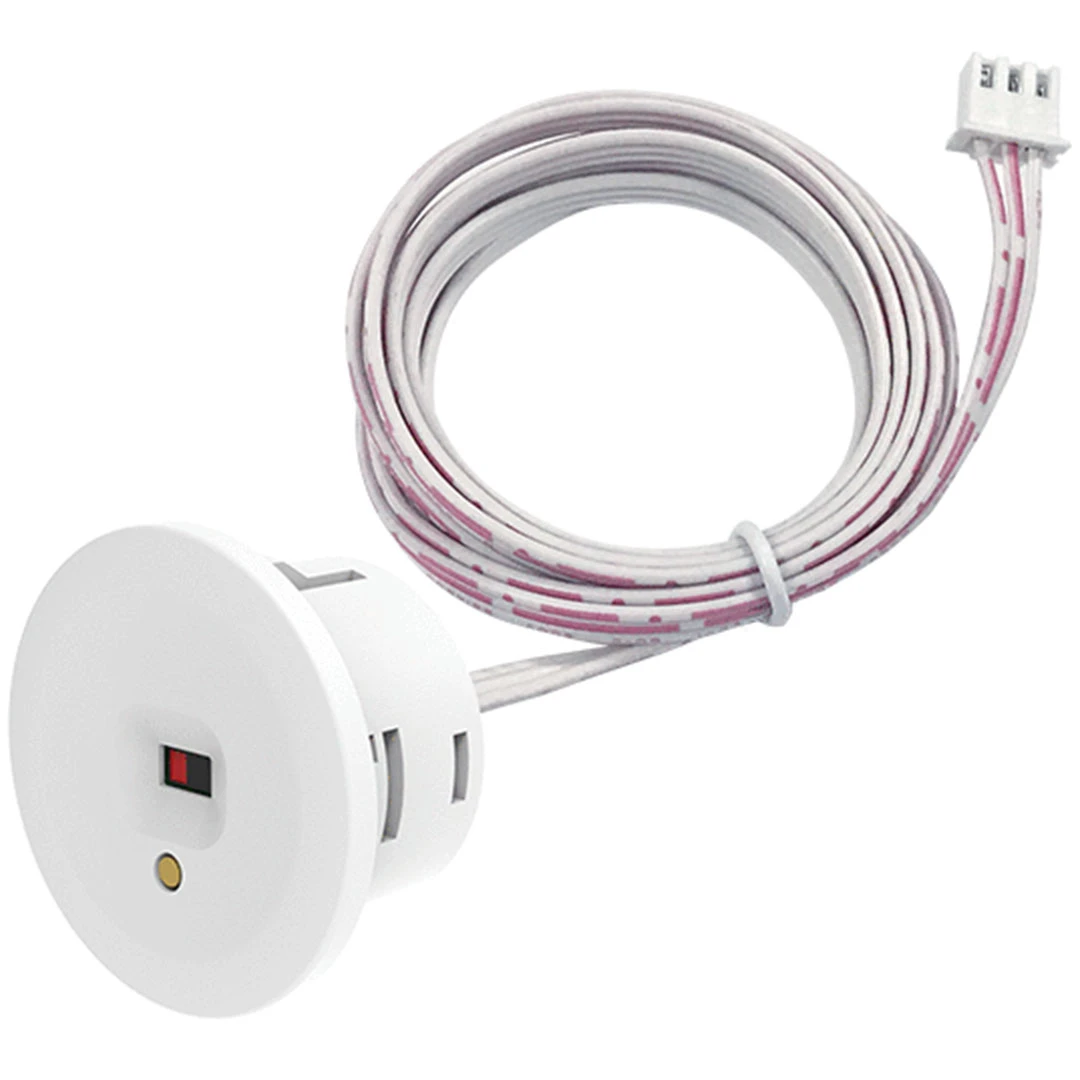

Czujnik Laserowy 5V

do kompatybilnych sterowników LED z Serii SD

• Typ czujnika i zasilanie: 3-przewodowa głowica czujnika laserowego, zasilana niskim napięciem 5VDC, z wyjściem w stanie wysokim lub niskim.

• Wykrywanie obecności: Gdy głowica czujnika wykryje osobę lub obiekt przed sobą, generuje wyjście w stanie wysokim.

• Parametry detekcji: Odległość detekcji wynosi 0,05-2,5m, a kąt wykrywania wynosi ±10°.

• Tryby pracy: Dostępne są tryby automatycznego i ręcznego doboru zakresu odległości.

• Konfiguracja odległości: Odległość detekcji można ustawić poprzez włączenie zasilania lub naciśnięcie przycisku.

• Czasy opóźnienia: Możliwość skonfigurowania sześciu różnych czasów opóźnienia (2, 5, 10, 30, 60, 0 s).

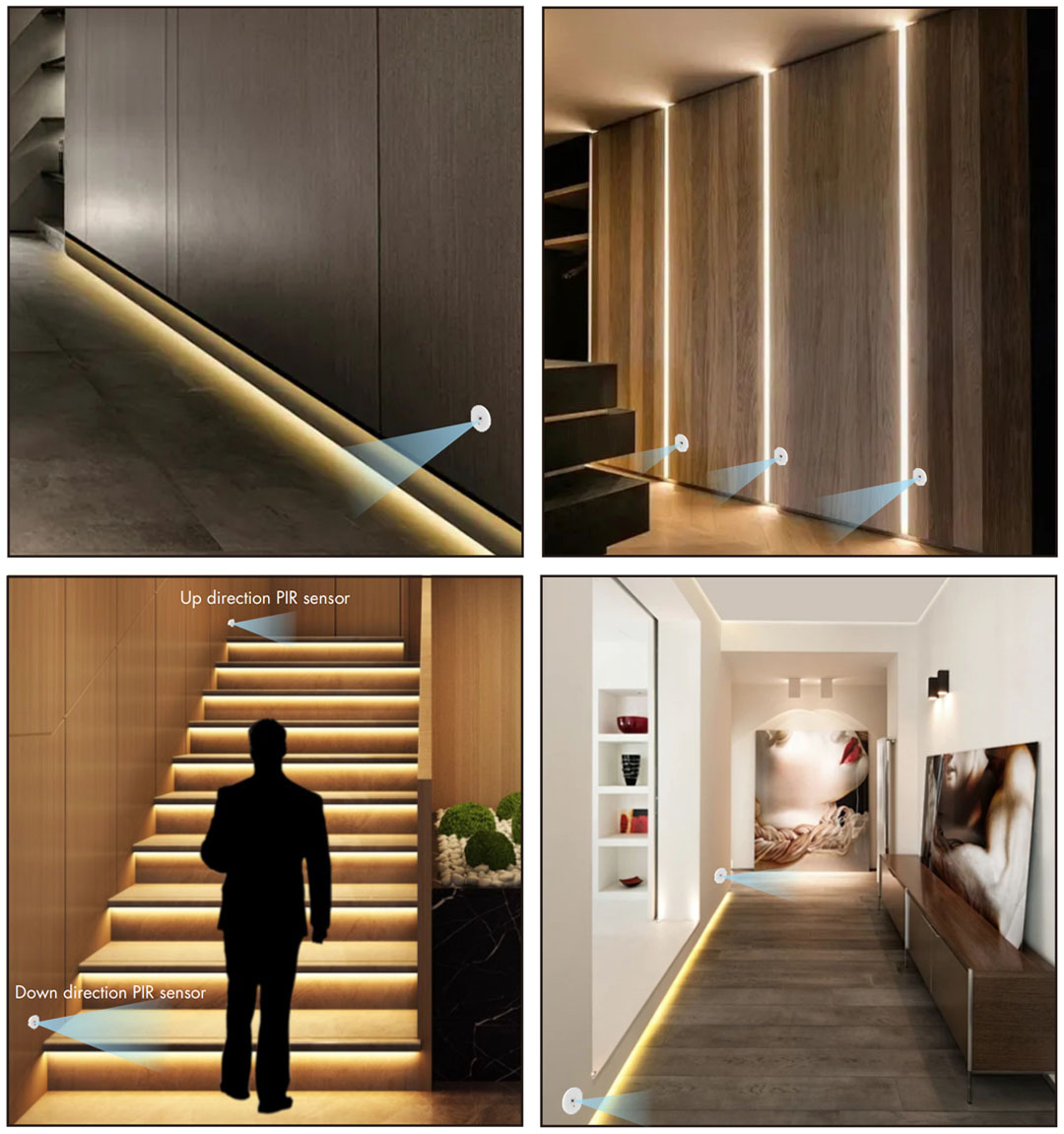

• Zastosowanie: Nadaje się do oświetlania klatek schodowych, dziedzińców, alejek, narożników, korytarzy itp..

Ustawienie czasu opóźnienia

• W ciągu 60 sekund od włączenia zasilania głowicy czujnika należy przytrzymać przycisk SET przez 2 sekundy, aby ustawić jeden z 6 czasów opóźnienia (2, 5, 10, 30, 60, 0 sekund).

Sygnalizacja LED dla poszczególnych czasów opóźnienia

• 2 sekundy opóźnienia: dioda wskaźnika i wyjścia miga raz.

• 5 sekund opóźnienia: dioda wskaźnika i wyjścia miga dwa razy.

• 10 sekund opóźnienia: dioda wskaźnika i wyjścia miga 3 razy.

• 30 sekund opóźnienia: dioda wskaźnika i wyjścia miga 4 razy.

• 60 sekund opóźnienia: dioda wskaźnika i wyjścia miga 5 razy.

• 0 sekund opóźnienia: dioda wskaźnika i wyjścia miga 6 razy.

Uwagi

• Pierwsze długie naciśnięcie po włączeniu zasilania głowicy czujnika nie zmienia czasu opóźnienia, a jedynie wskazuje aktualny czas opóźnienia poprzez miganie światła.

• Fabrycznie domyślny czas opóźnienia wynosi 2 sekundy, co oznacza, że po opuszczeniu przez ciało człowieka lub obiekty zasięgu wykrywania, sygnał wyjściowy stanie się niski po 2 sekundach opóźnienia.

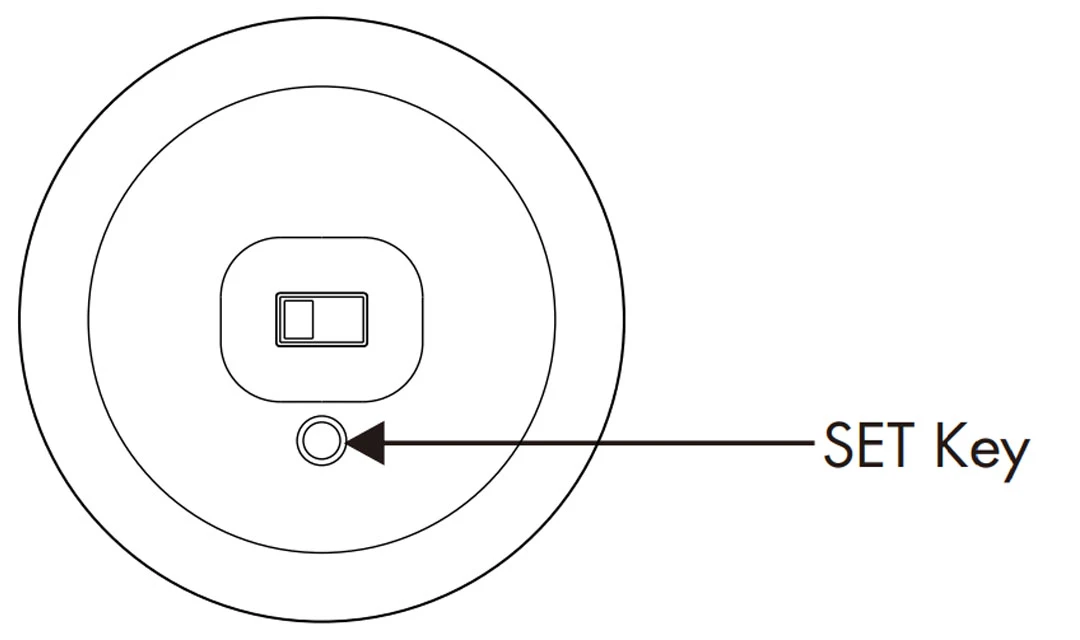

Funkcja przycisku SET: Ustawienie odległości wykrywania

• Zakres odległości wykrywania wynosi 0,05–2,5 m.

• Przełączanie między automatycznym a ręcznym trybem pomiaru odległości odbywa się poprzez podwójne kliknięcie przycisku SET.

Tryb automatyczny (tryb domyślny fabrycznie)

• Odległość jest wykrywana i ustawiana automatycznie przy każdym włączeniu zasilania, a parametr odległości nie jest zapamiętywany.

• Jeśli w momencie włączenia zasilania przed głowicą czujnika nie ma żadnej przeszkody, odległość wykrywania zostaje automatycznie ustawiona na 2,5 m.

• Jeśli przed głowicą czujnika znajduje się przeszkoda (np. czujnik znajduje się w odległości 1 m od ściany), odległość wykrywania zostaje automatycznie ustawiona na 1 m.

• Odległość wykrywania można również ustawić, naciskając przycisk SET w ciągu 60 sekund od włączenia zasilania głowicy czujnika – parametr ten ma jednak charakter wyłącznie tymczasowy i nie jest zapamiętywany.

Tryb ręczny (Manual ranging)

• Włączenie trybu: Podwójne kliknięcie przycisku SET po włączeniu zasilania przełącza urządzenie w tryb ręcznego pomiaru odległości – dioda wyjściowa miga 3 razy.

• Zapisanie odległości: Krótkie naciśnięcie przycisku SET powoduje wykonanie pomiaru w ciągu 2 sekund, zapisanie parametru odległości oraz jednokrotne błyski diody wyjściowej (1 raz).

• Powrót do trybu automatycznego: Ponowne podwójne kliknięcie przycisku SET przywraca tryb automatycznego pomiaru odległości – dioda wyjściowa miga 2 razy.

• Tryb ręczny zapamiętuje ostatnio zapisany parametr odległości, co sprawdza się w scenariuszach wymagających stałej odległości wykrywania (np. zablokowanie zasięgu po zamontowaniu urządzenia).

Uwaga

• Podczas krótkiego naciśnięcia przycisku SET w celu pomiaru odległości, przed głowicą czujnika nie powinny znajdować się żadne osoby (nie należy zasłaniać czujnika).

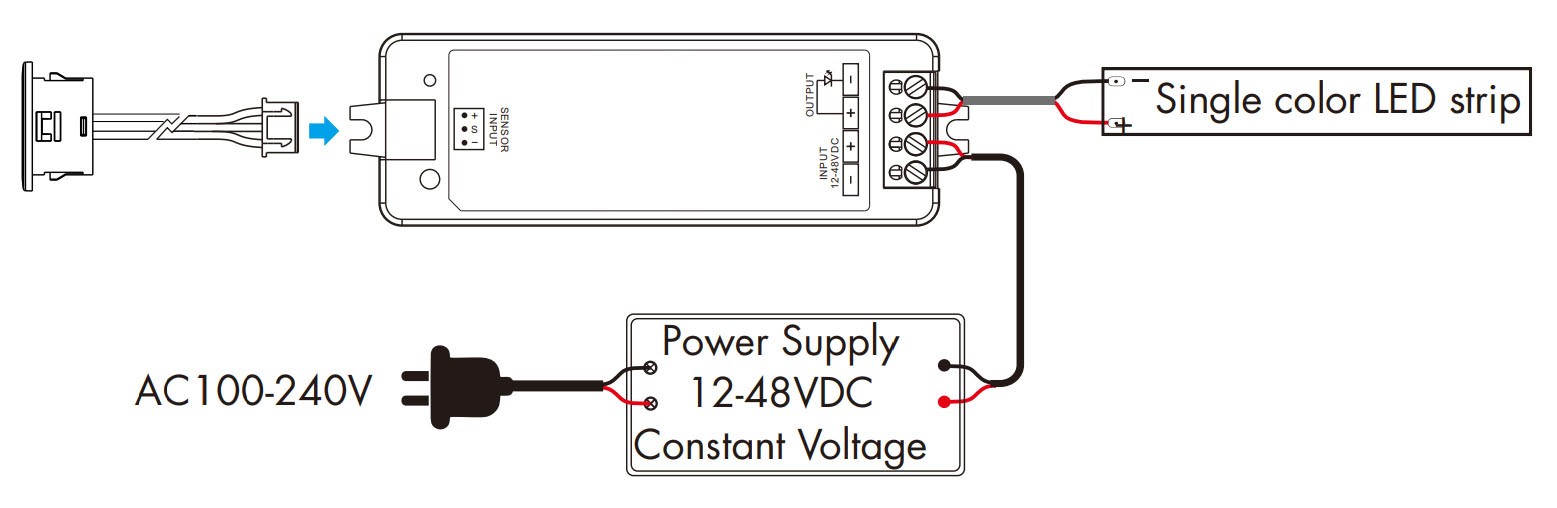

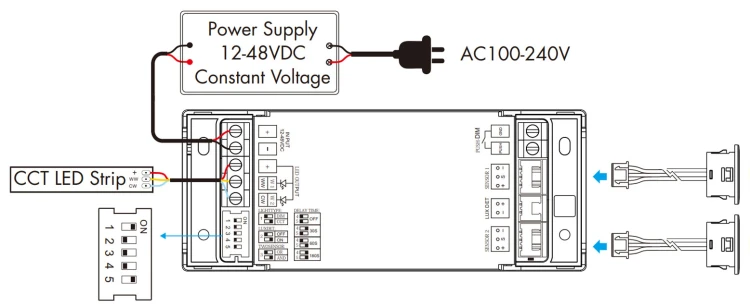

Konfiguracja: Jedna głowica czujnika oraz jeden kompatybilny, stałonapięciowy sterownik LED z Serii SD

• Głowica czujnika jest podłączona do dedykowanego wejścia w sterowniku.

• Zasilacz (Power Supply 12-48VDC Constant Voltage) jest podłączony do sieci o napięciu AC 100-240V i zasila sterownik.

• Do wyjścia sterownika podłączona jest jednokolorowa taśma LED (Single color LED strip).

Działanie i zalecenia

• W przypadku pojedynczego zastosowania zaleca się ustawienie czasu opóźnienia głowicy czujnika laserowego na 30 lub 60 sekund.

• Układ automatycznie włącza światło, gdy pojawią się ludzie, oraz wyłącza je z opóźnieniem po ich odejściu.

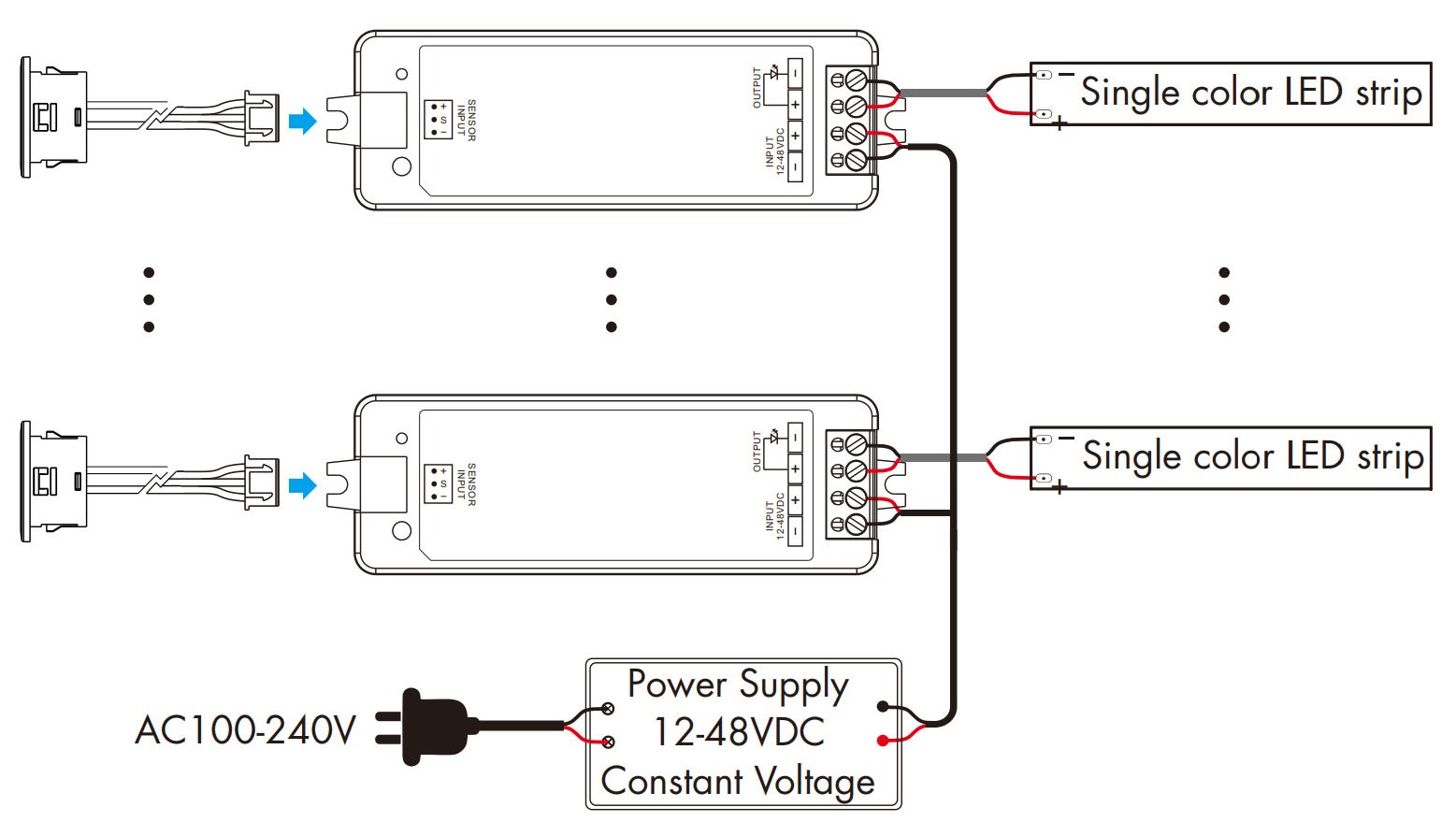

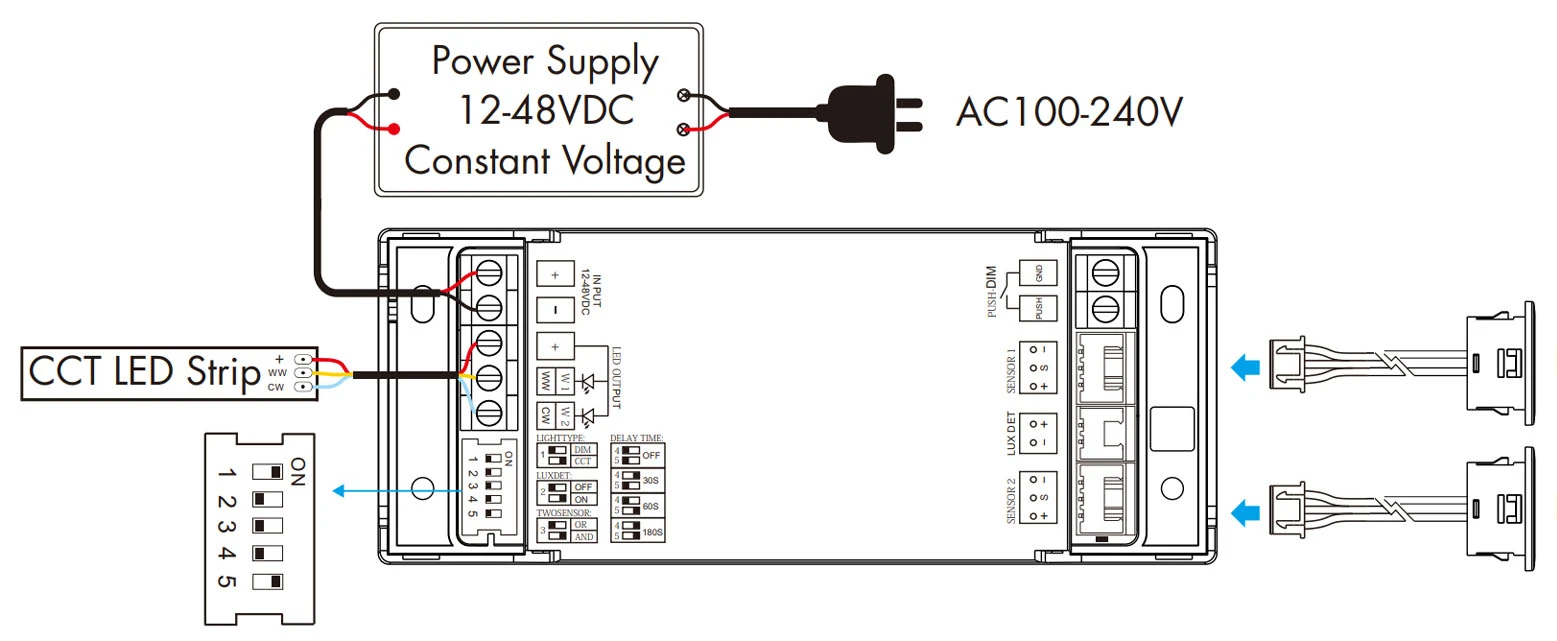

Konfiguracja: Wiele głowic czujników oraz wiele kompatybilnych sterowników stałonapięciowych z Serii SD

• Głowica czujnika: Czujnik (np. laserowy), który wpinany jest bezpośrednio do gniazda wejściowego sterownika.

• Sterownik LED z Serii SD: Sterownik stałonapięciowy zasilany z centralnego źródła, zarządzający pracą podłączonej taśmy LED na podstawie sygnału z czujnika.

• Zasilacz (Power Supply): Urządzenie przekształcające napięcie sieciowe AC 100-240V na napięcie stałe 12-48VDC, które zasila równolegle wszystkie sterowniki w systemie.

• Taśma LED (Single color LED strip): Jednokolorowa taśma LED podłączona do wyjść zaciskowych każdego ze sterowników.

Zalecenia montażowe i funkcjonalność:

• W aplikacjach składających się z wielu połączonych modułów zaleca się skonfigurowanie czasu opóźnienia (delay time) dla wszystkich głowic czujników laserowych na 5 lub 10 sekund.

• Taka konfiguracja umożliwia uzyskanie efektu sekwencyjnego przełączania (włączania) wielu linii światła, które podążają za kierunkiem ruchu przechodzącej osoby (zilustrowane po lewej stronie jako zapalające się po kolei sekcje oświetlenia paneli ściennych).

Specyfikacja:

1. Informacje ogólne i przeznaczenie

• Przeznaczenie: Oświetlenie schodów, dziedzińców, alejek, narożników oraz korytarzy.

• Certyfikaty: CE oraz RoHS.

2. Parametry elektryczne

• Zasilanie: Niskonapięciowe prądem stałym 5 VDC realizowane za pomocą 3-przewodowej głowicy czujnika.

• Sygnał wyjściowy: Poziom wysoki (HIGH) lub niski (LOW) o wartości 3,3–4V (stan wysoki = włączenie/ON, stan niski = wyłączenie/OFF).

• Okablowanie: Zasilanie wejściowe (+), zasilanie wejściowe (-) oraz przewód sygnałowy (S).

3. Parametry optyczne i detekcyjne

• Zasięg detekcji: Od 0,05 do 2,5 m.

• Kąt detekcji: ±10°.

• Tryb automatyczny (Auto ranging): Domyślny tryb fabryczny, w którym odległość jest automatycznie wykrywana i ustawiana przy każdym włączeniu zasilania bez zapamiętywania parametru.

• Tryb ręczny (Manual ranging): Zapamiętuje ostatnio zapisany parametr odległości i służy do stałego zablokowania zakresu detekcji.

4. Funkcje i konfigurowanie (Przycisk SET)

• Rozruch w trybie automatycznym: Brak przeszkody ustawia zasięg na 2,5 m, a obecność przeszkody (np. ściany) ustawia zasięg automatycznie na zmierzoną odległość.

• Aktywacja trybu ręcznego: Podwójne kliknięcie przycisku SET aktywuje tryb, a krótkie naciśnięcie wykonuje pomiar w ciągu 2 sekund i zapisuje parametr w pamięci.

• Konfiguracja czasu opóźnienia: Odbywa się w ciągu 60 sekund od włączenia zasilania poprzez przytrzymanie przycisku SET przez 2 sekundy.

• Dostępne czasy opóźnienia: 2, 5, 10, 30, 60 oraz 0 sekund.

• Domyślny czas opóźnienia: 2 sekundy (ustawienie fabryczne).

• Wskaźnik LED: Liczba mignięć wskaźnika i diody LED bezpośrednio odpowiada wybranemu czasowi opóźnienia.

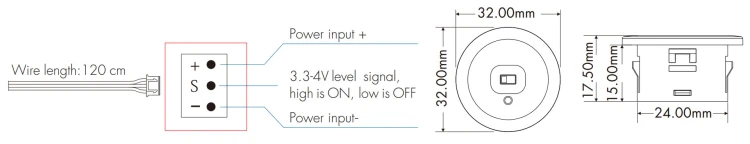

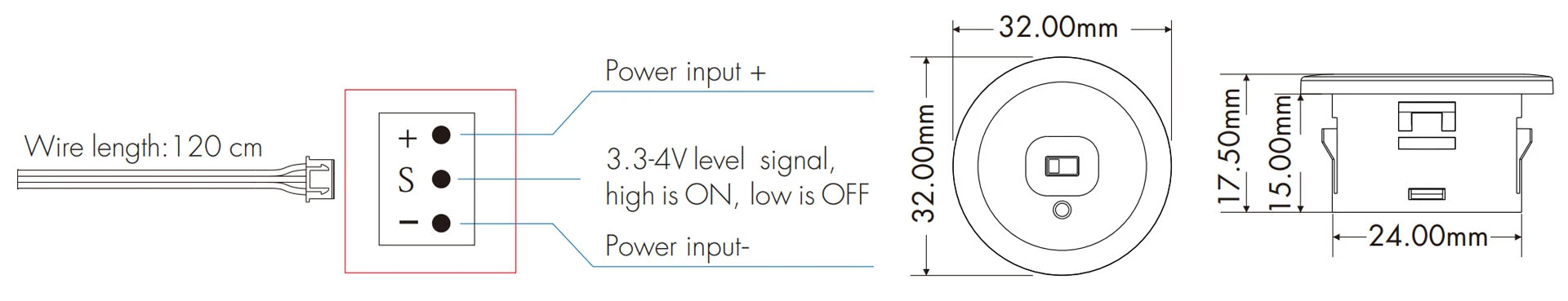

5. Parametry mechaniczne i fizyczne

• Długość przewodu: 120 cm.

• Średnica głowicy: 32,00 mm.

• Średnica korpusu montażowego: 24,00 mm oraz 17,50 mm.

• Głębokość urządzenia: 15,00 mm.

6. Wymagania montażowe i środowiskowe

• Środowisko pracy: Wymaga montażu w suchym miejscu, z dala od okien, klimatyzatorów oraz wentylatorów.

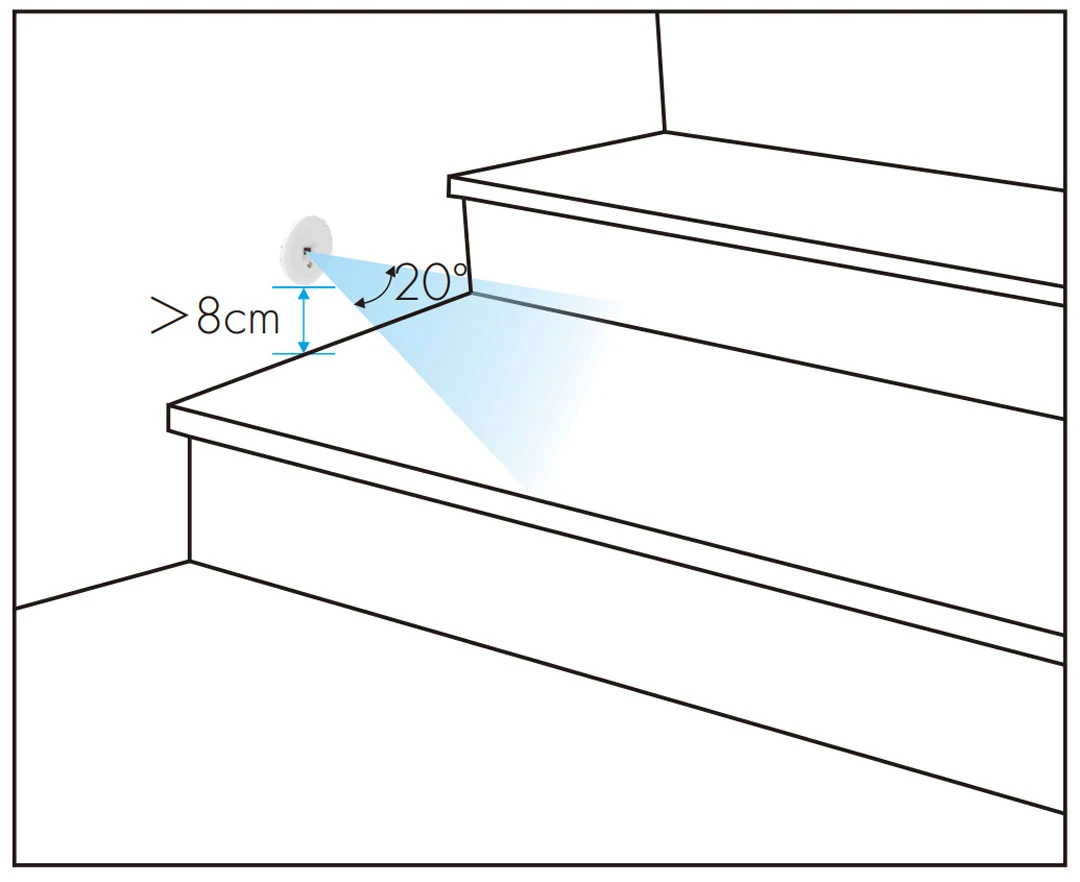

• Instalacja na schodach: Na wysokości co najmniej 8 cm, w bezpiecznej odległości od krawędzi stopnia.

• Konserwacja: Unikanie dotykania powierzchni detektora oraz regularne czyszczenie soczewki optycznej wilgotną miękką szmatką lub ściereczką bawełnianą.

• Ostrzeżenia i bezpieczeństwo: Produkt nie jest ognioodporny; nie wolno go zanurzać w wodzie ani używać w pobliżu źródeł ognia.

Kod produktu: U040
