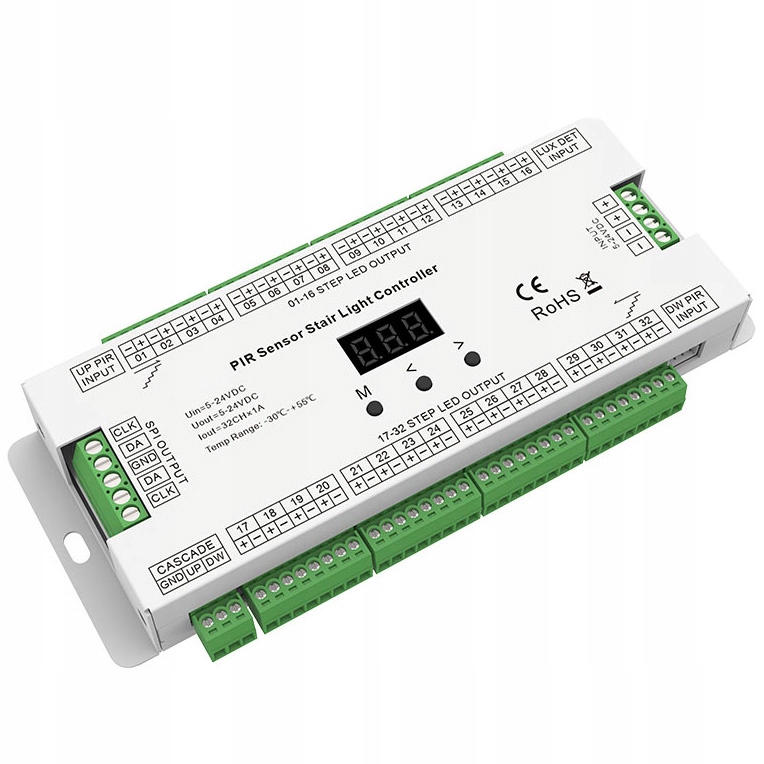

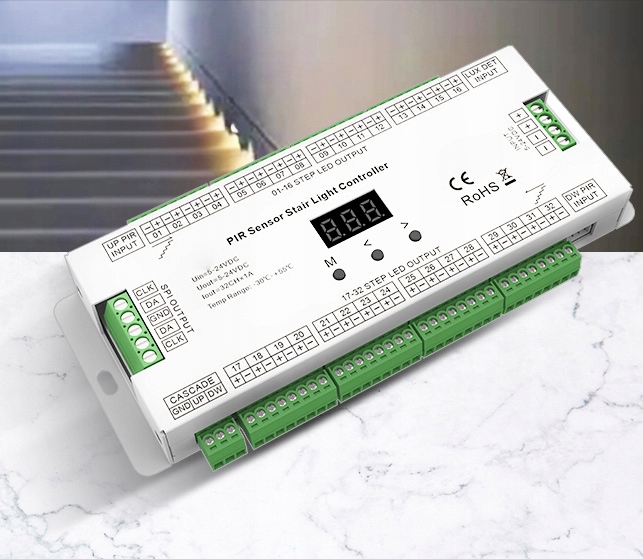

Sterownik LED do Oświetlenia schodów

+ 2 Czujniki ruchu PIR | LUX | SPI

• ✅ Zastosowanie: Rozświetl swoje schody z pomocą ulubionych taśm LED.

• ✅ Tryby włączania: Możesz ustawić, czy światło zapala się od razu na wszystkich stopniach, czy po jednym.

• ✅ Wygoda nocą: Nie musisz zapalać głównego światła, aby przejść po schodach.

• ✅ Wiele trybów: Wybierz odpowiednie ustawienie rozświetlania LED.

• ✅ Liczba stopni: Obsługuje podłączenie aż do 32 stopni.

▶️ Zastosowanie i kompatybilność

• ✅ Dedykacja: Sterownik przeznaczony do instalacji schodowych LED.

• ✅ Programowalne taśmy: Dodatkowe wejście SPI umożliwia zastosowanie cyfrowych, programowalnych taśm LED.

• ✅ Rozszerzalność: Możliwość łączenia kilku sterowników w jedną instalację.

▶️ Konfiguracja i kontrola

• ✅ Wyświetlacz: Prosta konfiguracja sterownika przy użyciu dynamicznego wyświetlacza OLED, pokazującego bieżące parametry.

• ✅ Tryby pracy: Cztery tryby pracy dostosowane do rodzaju oświetlenia LED.

• ✅ Sekwencje: Trzy tryby sekwencji dla wyjść stałonapięciowych oraz dwanaście trybów dla wyjść cyfrowych.

• ✅ Tryb testowy: Funkcja umożliwiająca sprawdzenie działania całej instalacji.

▶️ Wejścia i wyjścia

• ✅ Wyjścia stałonapięciowe: Maksymalnie 8–32 wyjścia o napięciu 5–24 V DC, dopuszczalna moc jednego wyjścia 1 A (max 24 W/24 V).

• ✅ Wyjścia cyfrowe SPI: Obsługa od 32 do 960 pikseli.

• ✅ Wejścia dodatkowe: Bezpotencjałowe do sterowania zewnętrznym przełącznikiem fizycznym.

▶️ Czujniki i detekcja

• ✅ Czujnik PIR: Zasięg detekcji 3 m, kąt 120° (bez regulacji).

• ✅ Czujnik LUX: W zestawie czujnik natężenia światła.

▶️ Bezpieczeństwo i montaż

• ✅ Zabezpieczenie: Zwarciowe dla wszystkich 32 wyjść.

• ✅ Złącza: Śrubowe z możliwością szybkiego demontażu.

• ✅ Montaż: Otwory w obudowie zapewniają stabilne przymocowanie do powierzchni.

• ✅ Wymiary czujnika: Średnica całkowita 27 mm, średnica wpustu 19 mm, długość 28 mm.

• ✅ Tryby i programy: Cztery tryby pracy i kilkanaście sekwencji włączania/wyłączania oświetlenia LED.

• ✅ Wyzwalanie: Sekwencje uruchamiane przez czujnik PIR, wejście bezpotencjałowe lub sondę zmierzchową.

ℹ️ Tryby pracy:

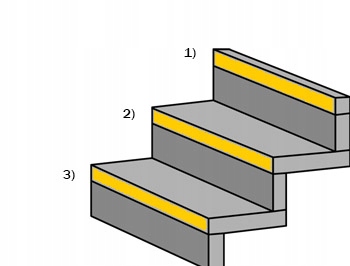

▶️ Schody: (CV_Step)

Pozwala na wykorzystanie maksymalnie 32 wyjść przeznaczonych dla niskonapięciowych źródeł światła LED.

Każde wyjście obsługuje prąd do 1 A.

Tryb można skonfigurować na trzy różne sposoby, a prędkość odtwarzania sekwencji ustawić na jednym z ośmiu poziomów.

Ten tryb pracy jest szczególnie polecany do opraw schodowych LED.

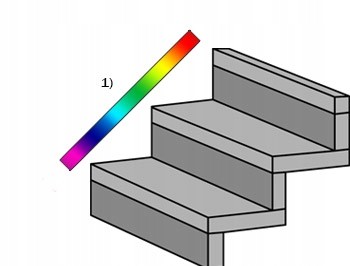

▶️ Linia boczna: (SD_Line)

Wykorzystuje wyjście dedykowane dla cyfrowego oświetlenia LED.

Umożliwia podłączenie dwóch kanałów (grup), np. cyfrowej taśmy LED, tworząc obwód z maksymalnie 960 pikseli.

Każdy piksel można konfigurować pod kątem koloru i prędkości odtwarzania.

Konfiguracja odbywa się z poziomu wyświetlacza OLED, gdzie dostępnych jest 12 programów.

Ten tryb sprawdzi się np. jako dodatkowe oświetlenie LED.

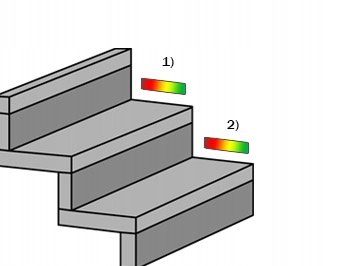

▶️ Oświetlenie dodatkowe: (SD_Step)

Tryb ten jest bardzo zbliżony do pierwszego, umożliwiając tworzenie opraw schodowych LED

Zamiast wykorzystania stałonapięciowych wyjść dla każdego stopnia osobno, używa jednego cyfrowego wyjścia SPI.

W przeciwieństwie do pierwszego trybu, ograniczeniem nie jest prąd, lecz moc obliczeniowa

Sterownik ES32 obsługuje maksymalnie 960 pikseli.

Oznacza to konieczność podziału tej liczby na liczbę oświetlonych stopni.

Na przykład: przy 16 stopniach maksymalna liczba pikseli na jeden stopień wynosi 60.

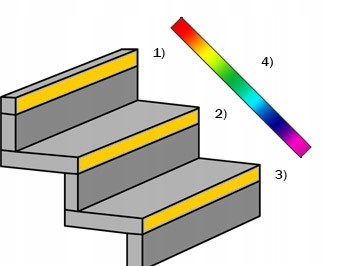

▶️ Schody + Linia boczna: (CV_Step + SD_Line)

Ostatni z trybów to hybryda dwóch pierwszych.

Pozwala zarówno na wykorzystanie dedykowanych stałonapięciowych wyjść np. do klasycznego oświetlenia LED z wykorzystaniem opraw schodowych, jak i monochromatycznej taśmy LED, oraz wyjścia cyfrowego do stworzenia jednej prostej linii np. oświetlenie poręczy czy dodatkowego podświetlenia.

Tak jak w przypadku trybu SD_Line, maksymalna liczba pikseli to wartość 960.

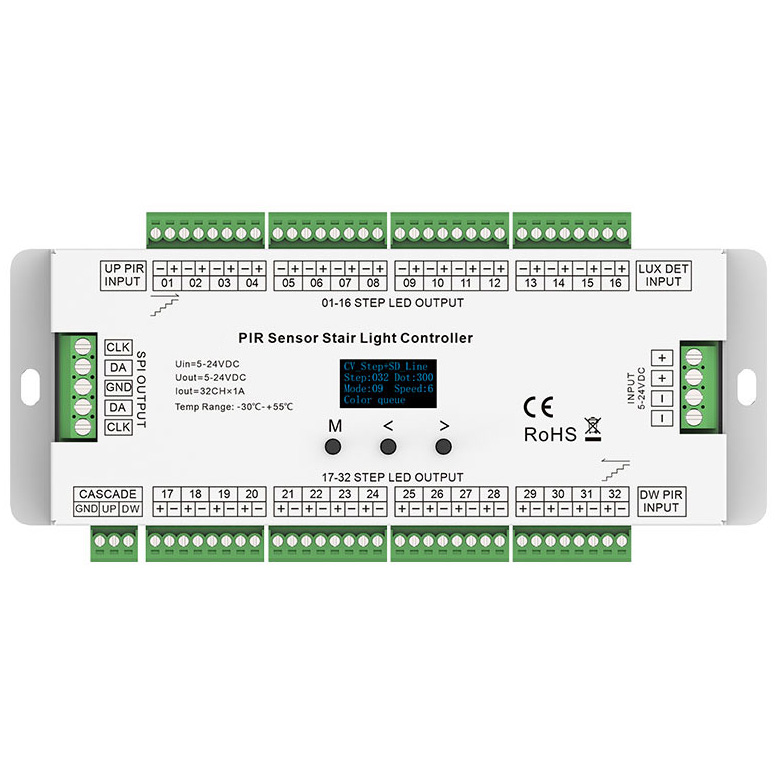

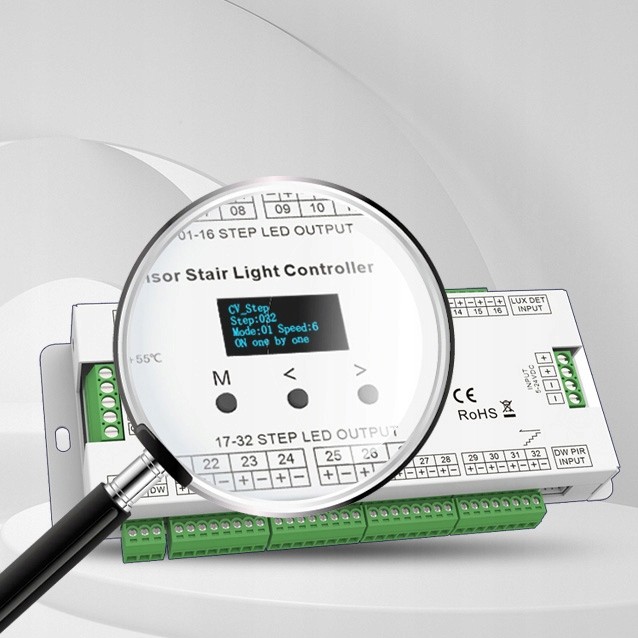

ℹ️ Wyświetlacz OLED

Opis przycisków i ich znaczenie:

• Krótkie naciśnięcie przycisku ( - umożliwia wejście w opcje aktualnie wybranego trybu pracy

• Dłuższe naciśnięcie przycisku (>2 sek.) ''M'' - umożliwia wejście w konfigurację trybu pracy dla całego sterownika

• Dłuższe przytrzymanie przycisków (>2 sek.) - ''M'' + ''>'' - aktywuje tryb testowy imitujący aktywację wejścia UP

• Dłuższe przytrzymanie przycisków (>2 sek.) - ''M'' + ''<'' - aktywuje tryb testowy imitujący aktywację wejścia DW

• Dłuższe przytrzymanie przycisków (>2 sek.) - ''<" + ''>'' - resetuje aktualne parametry sterownika, przywracając ustawienia fabryczne

Ustalanie parametrów danego trybu realizowane jest przy użyciu przycisków "<" oraz ">", gdzie:

1. "<" - wartość poprzednia
2. ">" - wartość następna

Aby zaakceptować wybrane opcje bądź wyjść z konfiguracji trybu pracy, należy:

1. Opcja 1 - przytrzymać przycisk "M" przez około 2 sekundy
2. Opcja 2 - odczekać 15 sekund, sterownik automatycznie opuści tryb konfiguracji (z uprzednim zapisem)

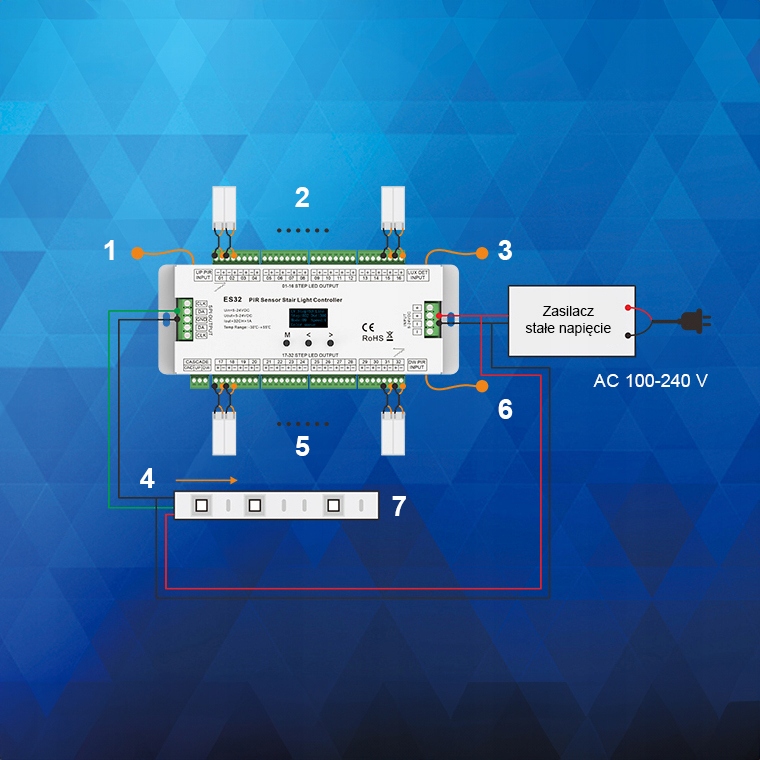

ℹ️ Schemat podłączenia:

1. Górny czujnik PIR
2. 16 x jednokolorowy pasek LED
3. Czujnik oświetlenia
4. Synał SPI
5. 16 x jednokolorowy pasek LED
6. Dolny czujnik PIR
7. Pasek RGB LED

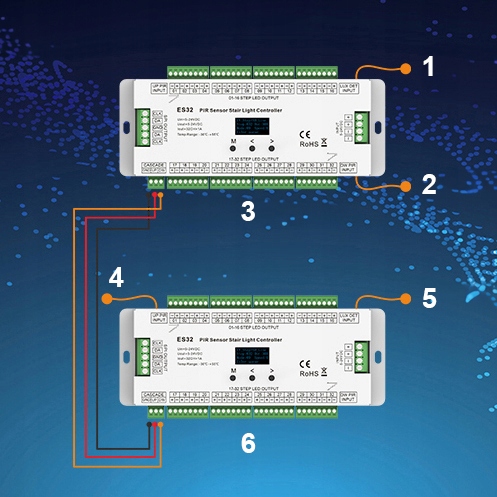

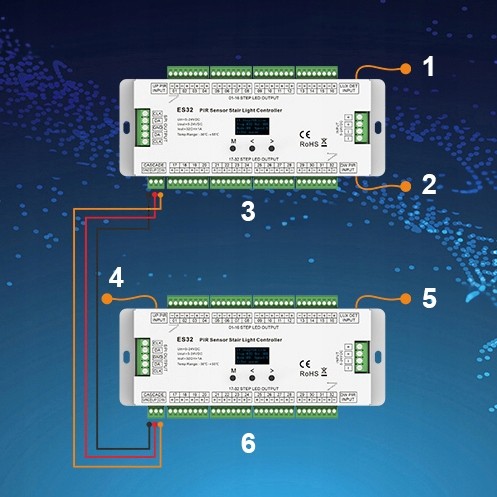

ℹ️ Połączenie dwóch kontrolerów: Układ kaskadowy

1. Czujnik oświetlenia LUX
2. Dolny czujnik PIR
3. Sterownik kontrolera górnego
4. Górny czujnik PIR
5. Czujnik oświetlenia
6. Sterownik kontrolera dolnego

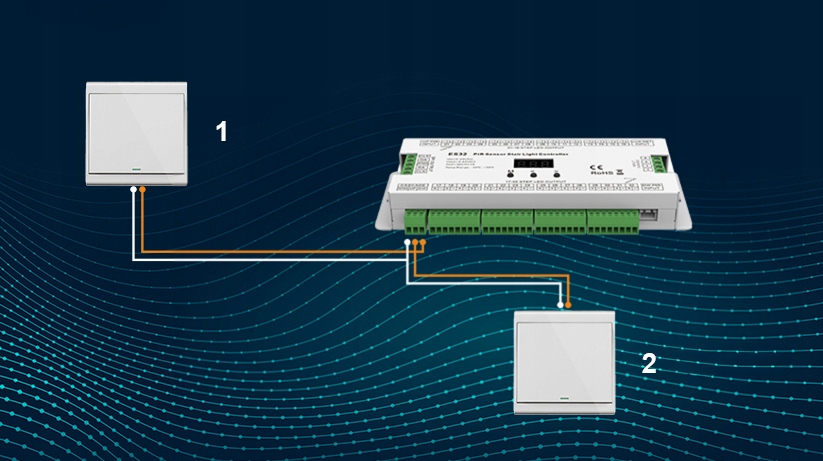

ℹ️ Dwa przyciski fizyczne:

Sygnał wejściowy Góra / Dół

1. Przycisk górny
2. Przycisk dolny

ℹ️ Specyfikacja:

▶️ Zasilanie

• Napięcie pracy: 5 - 24 V DC

▶️ Kanały i sterowanie

• Liczba kanałów: 32

• Liczba wejść sterownika: 6

 - UP PIR

 - DW PIR

 - UP CASCADE

 - DW CASCADE

 - blokujące LUX

 - masa GND

▶️ Sterowanie taśm LED

• Liczba sterowanych taśm: 8-32 CV + 1 SPI RGBIC

▶️ Odporność i środowisko pracy

• Stopień ochrony: IP20

• Temperatura pracy: -30°C - +55°C

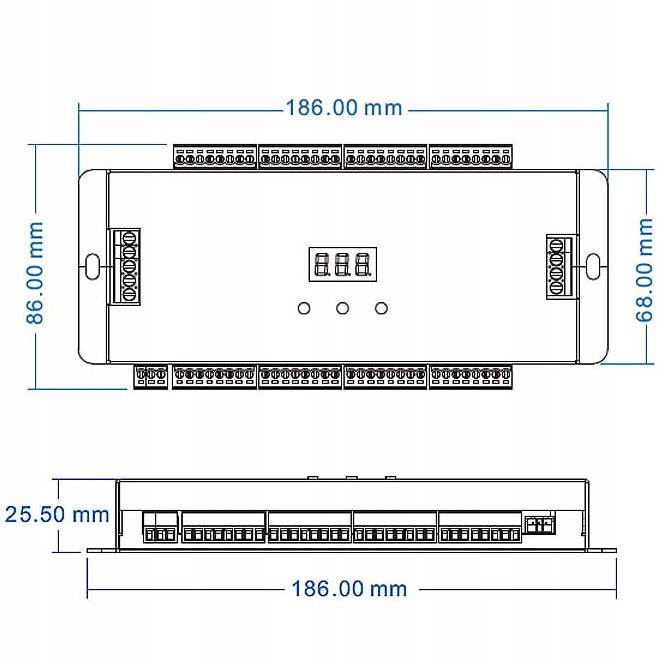

▶️ Wymiary

• Sterownik: 186 x 86 x 25,5 mm

• Sensor: średnica całkowita - 27 mm / średnica wpustu - 19 mm / długość - 30 mm

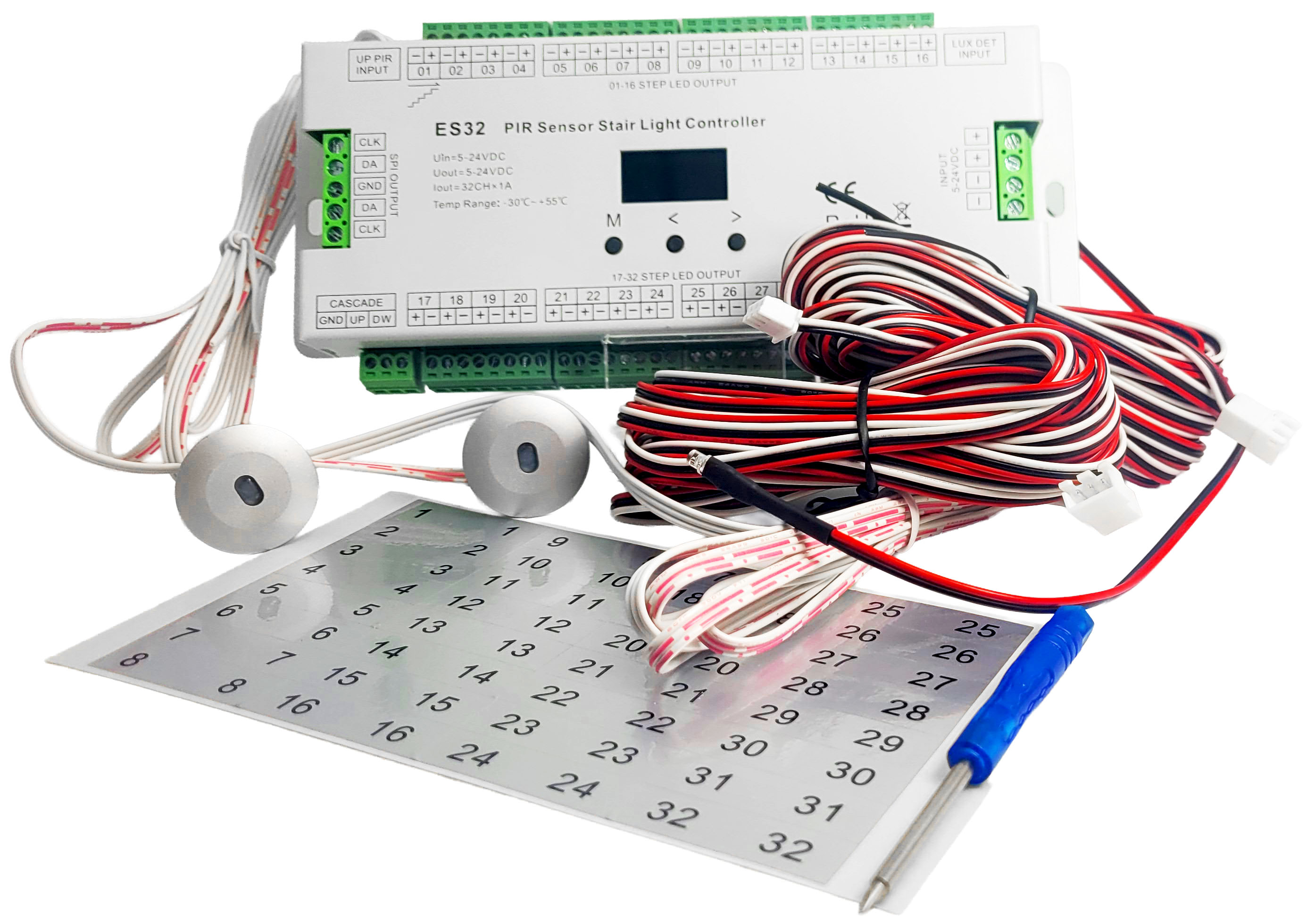

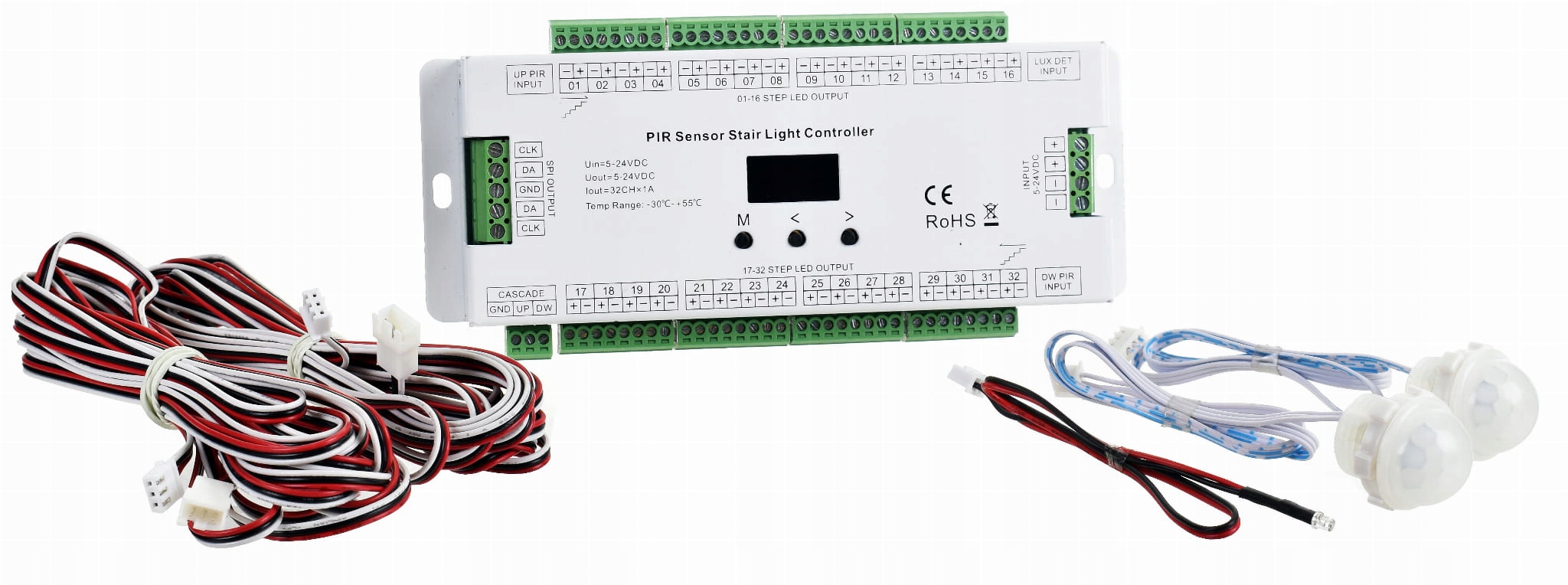

ℹ️ W zestawie:

• Sterownik schodowy

• Schodowy, cyfrowy czujnik ruchu PIR 2 szt.

• Czujnik zmierzchu w formie niewielkiej sondy 1 szt.

• Dodatkowe przewody do podłączenia czujników ruchu

Kod produktu: LC045
